今回のアクリルLED時計キットに取り付けるべきリレーは、以下のフットプリントに合致するものでなければならないのだが、合わせて部品高さは10mmに押さえる必要があります。
ところが、これに該当するリレーは悉く11mm以上の高さとなっているようです。
現状のままつけてしまうと、1mmの蓋のガタが生じてしまうわけです。
リレーのパターンしか付いていない状況はこうした設計のミスがあるようです。
対応策としては
以上のものから現実的な案の4を考えた末に、LED表示器のケース足を切ることで高さ方向にゆとりを変形を許容しながらも出来そうだということで一旦半田付けした両面実装を崩してこんな形にしてみました。
下から見た写真ですが、正面の左側のLED二組の足をカットして高さを斜めにして稼いでいます。
LEDの外形足を切ってしまいました。
このリレーがあたります。
しばらく続いている池の噴水(小便小僧)への揚水ポンプ関連です。15mmの接栓に6mmのホースを接続する必要があり異径ジョイントを作成しているのですが、チューブ構造が悪さをしているのか5mm径で内径2.5mmのものを出力すると右のようになってしまいました。
5mmの外径がやせてしまうようで、さらにあるサイズを起点に積層が乱れるようです。ABS材で高温処理していることも要因のひとつと思われますが中空のものを作成する際には課題のようです。先端が5mmで根元が6mmのサイズでテーパーを指示したのですが、途中でこの状況に陥るようです。左側は6mmの円柱で出力したもので、こちらは問題がないようです。とはいえ少し出力が痩せる傾向にあります。6-7のテーパーを指定しないと、この条件では内径6mmのホースを固定するのには合致しないかも知れませんね。
右下にあるのが、交換用のレギュレータ。 左上に写っているのが、千住金属の期待の星LEOです。低温半田で取り外すのに便利ですし、価格的にもCHIPQUIKよりはお手ごろで助かります。モノタロウで全品10%オフのセール日に注文しています。
ヒートベッドがドライブできなくなったRAMPS基板を変えて予備品にしたところExtruderのモータードライバが駆動不足で振動していたためにドライバ設定のポテンショメーターをランタイムに調整したところ今度はATMEGA2560がご臨終したようでモータードライバーの駆動電流に比してATMEGA搭載のRegulator 1117が不足しているのか、これが臨終したもよう。SMDのレギュレータなので低温半田LEOを使って外しました。1117の臨終は二個目です。
元気に復活しました。今日は、弾性樹脂を使って取り回しやすい異径ジョイントを試作しています。
15mm->6mm
8mm->6mm
今週も必要なパーツ作成を予定していましたが、プリントフィラメントを切り替えてスタートをしていたのですが一向に進みませんでした。確認をしたところヒートベッドの温度が上がらないのです。RAMPSボードの不具合と思われますので、早速確認をしましたところ・・・問題が見えてきました。RAMPSの交換含めて調査報告を後ほどいたします。

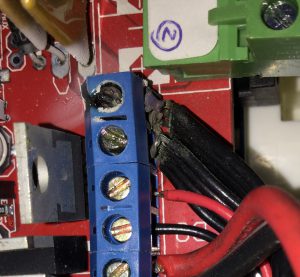

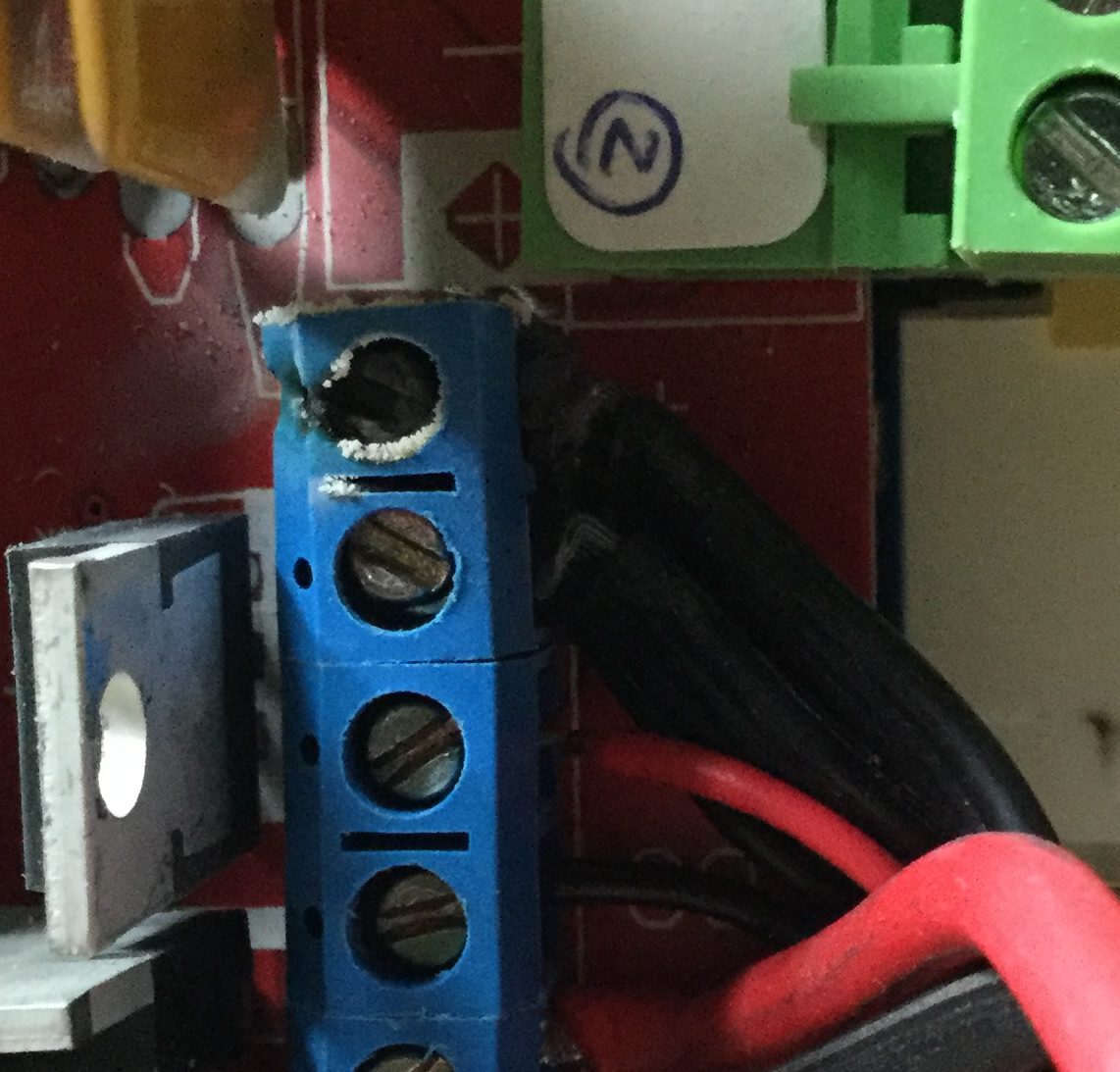

ヒートベッド用のヒータ出力のターミナルが炭化していました。

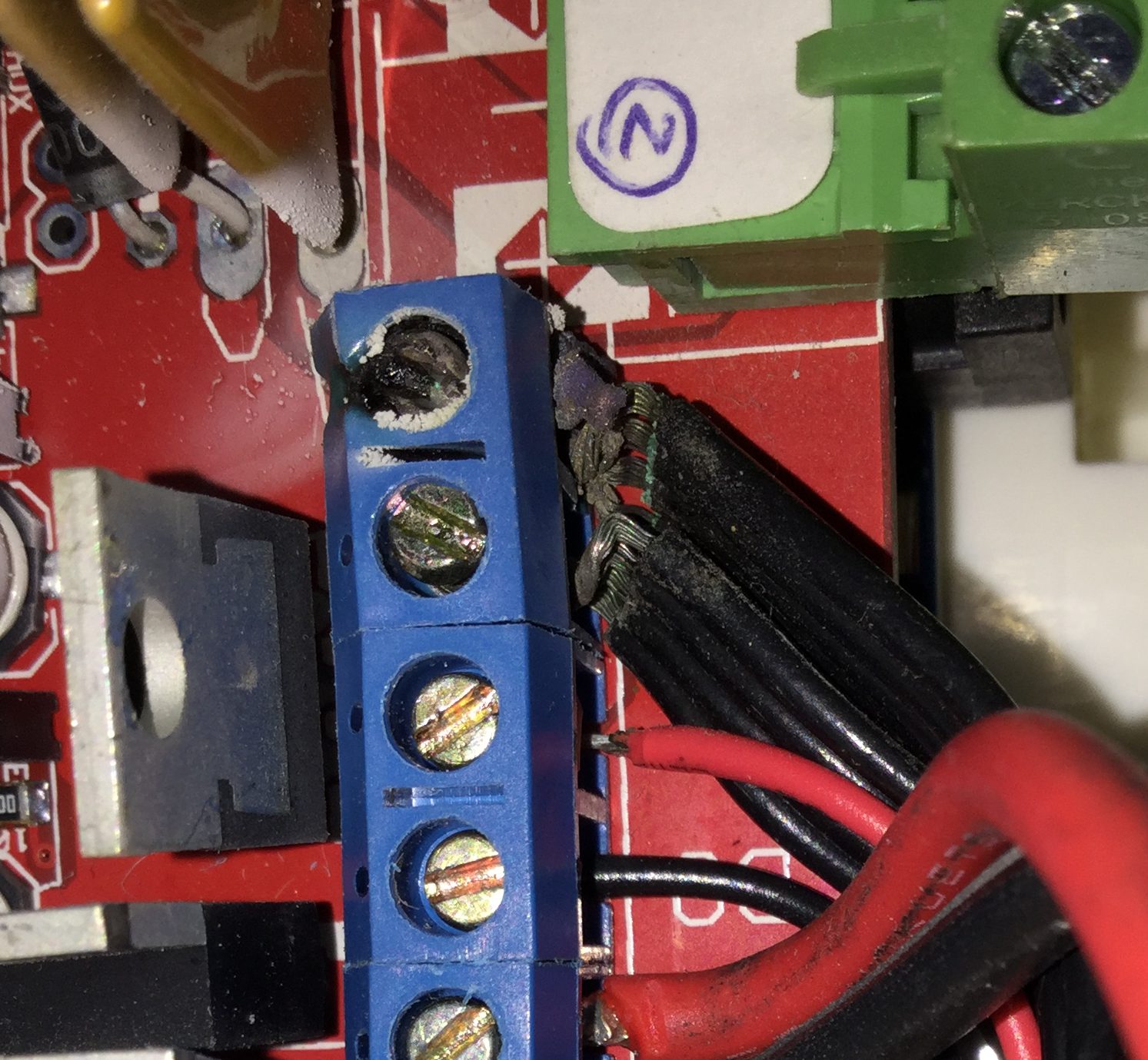

フラッシュを焚くとより鮮明に・・・状況が深刻なのが解かります。

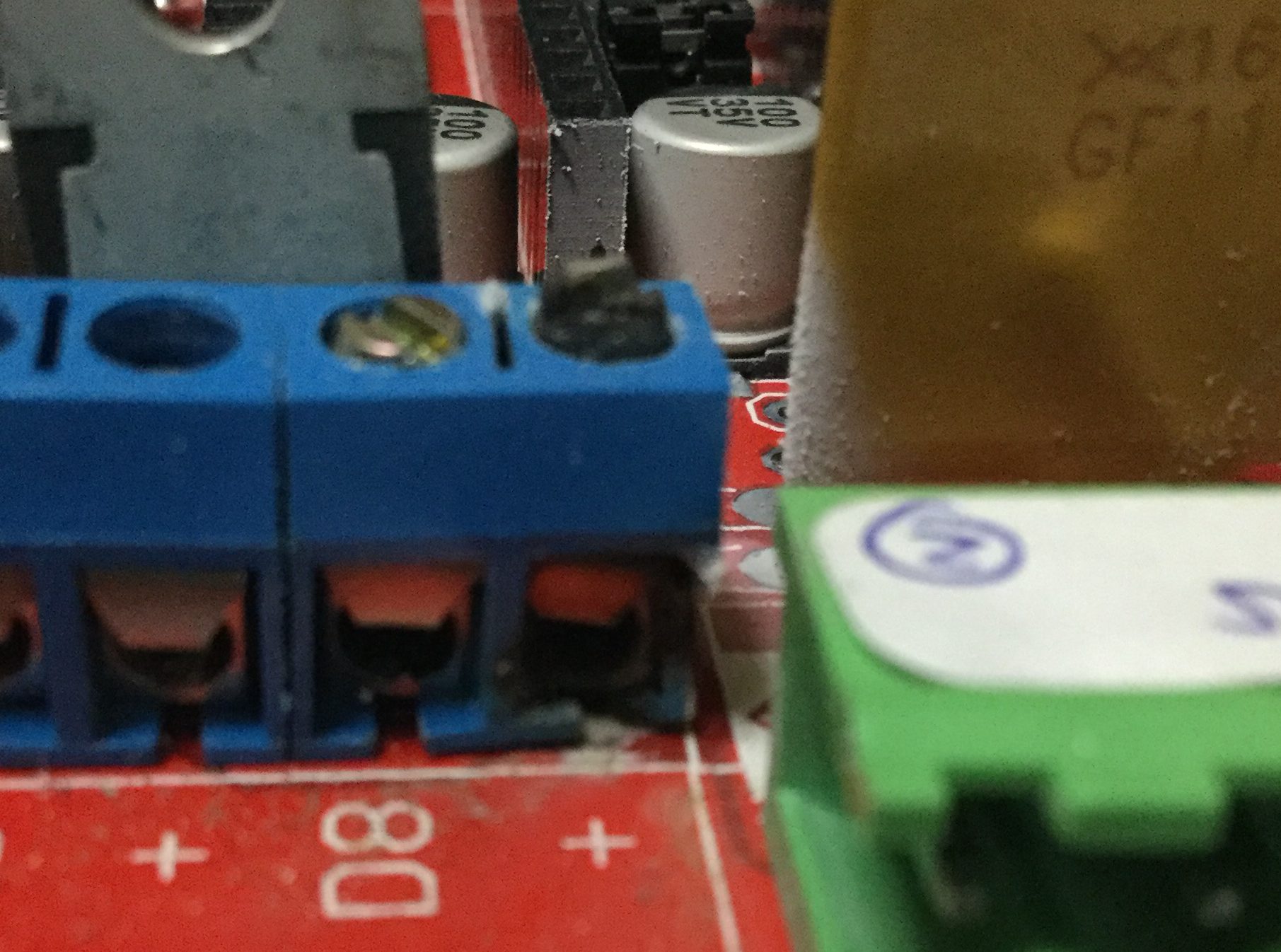

ターミナルでの接触から熱をもったように思えます。ヒートベッドが移動してこの配線がターミナルにストレスを与えるので接触がゆるくなり熱を持つにいたったと思われます。樹脂が溶解しています。

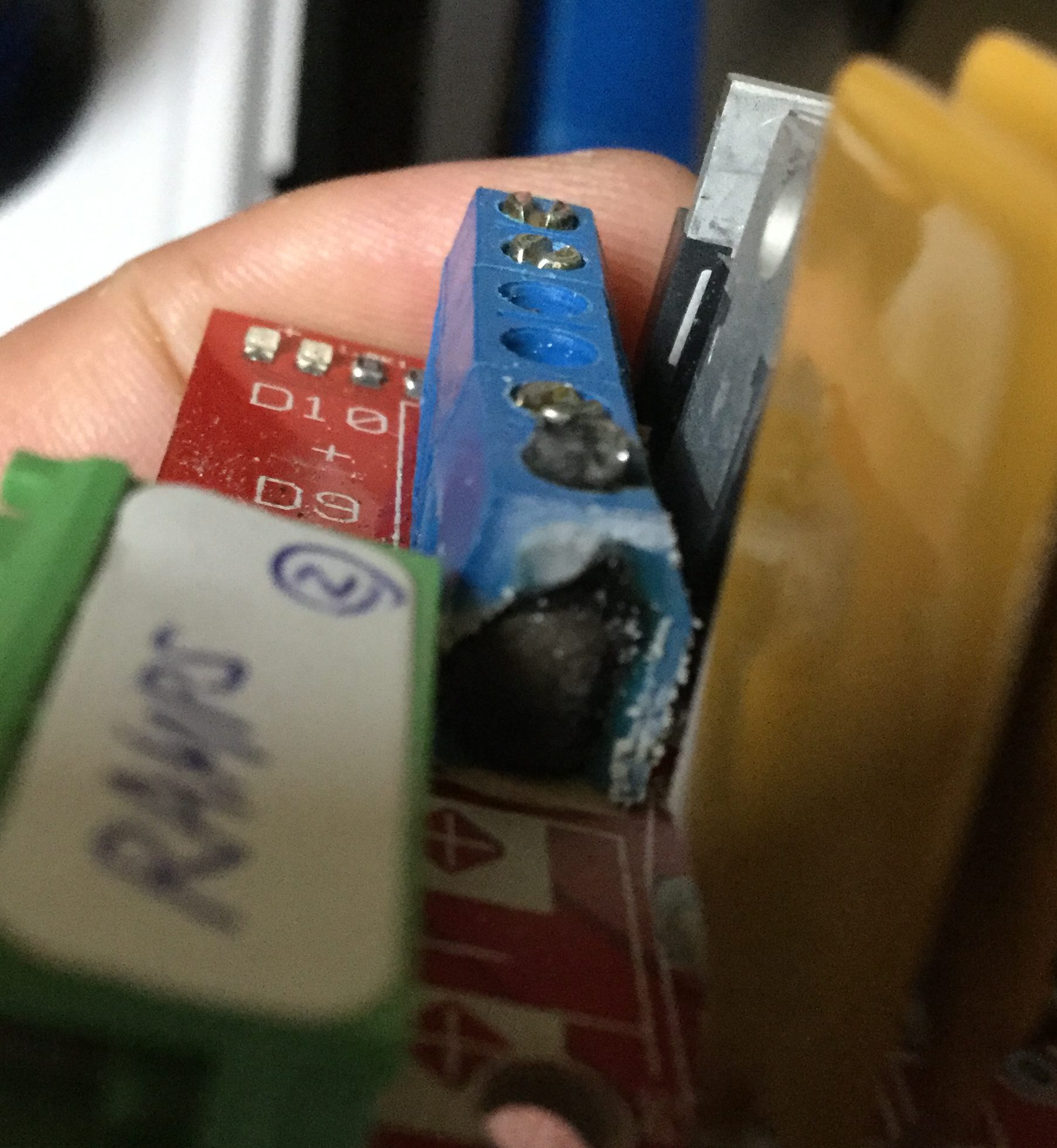

基板のパターン側にも熱からくる損傷があるかもしれません。

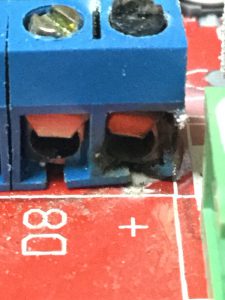

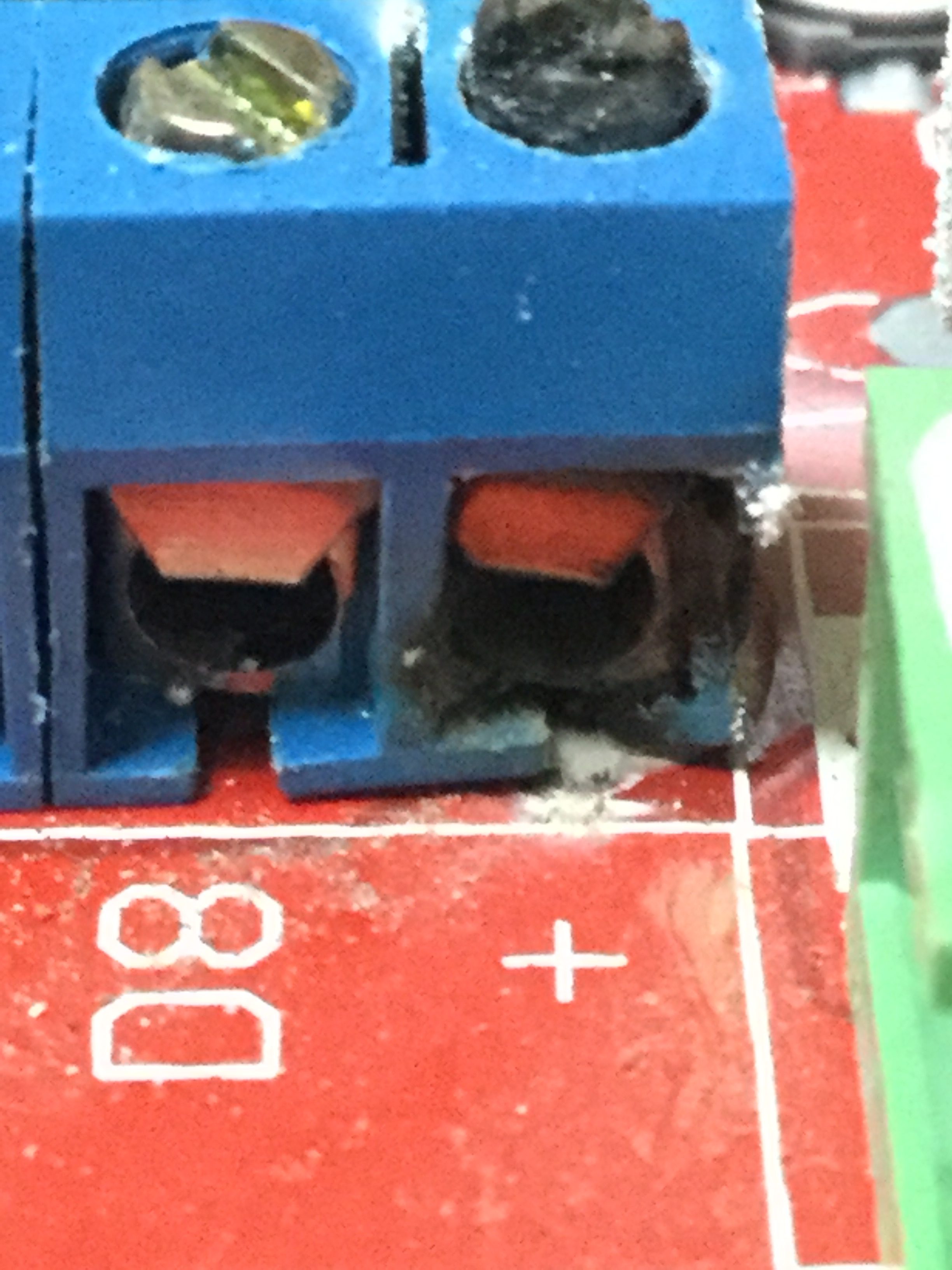

拡大すると端子のベースあたりが焼損しているような印象にみえます。
