ミニレーザーカッターの活用でグッズ作成はいかがですか

DSC_0233 1里に導入したレーザーカッターは、1.6Wの半導体レーザーをスケルトンのフレームでCNC加工機に仕上げた SmartDIYs社のSmart Laser Miniというものでしたが、やはり1.6Wのパワーでの応用ならびにATMEGAベースでの制御ボードでの処理能力のバランスなどが課題でした。パワーアップ企画として3.5Wのモジュールや制御基板のARM化などがありクラウドファンディングに応募してあったのですが、手つかずで放置されていました。もっと学生さん巻き込んで自由に取り組んでもらえるようにしないといけなかったですね。反省です。







img_7826 制御基板の更新ならびに、制御ソフトの更新で写真の取り込みも容易になり、コースターへの焼きこみなども簡単になりました。

文化祭でグッズを作りたい人にも有効でしょう。

加工エリアは300×230mm



img_7818 img_7817コントローラ部分の交換でレーザー部も3.5W品と交換です。









加工中は臭気が出ますが、簡易脱臭装置をつけていますので、蓋をしての利用です。ちなみに安全装置が蓋についているので基本的には開けながらの加工はできません。写真の例ではセンサーを洗濯ばさみで閉じるようにしています。

レーザーミニ加工機で表札作成

里にあるレーザー加工機SmartLasr-miniは出力1.6Wの半導体レーザーマシンです。
このため、紙の切り出しや、皮革や木材の上に焼き入れで文字や模様をつけたりといったことが使い方になっています。ここでは、表札作成を通じてデータ作成方法について記します。

作例はこんな形です。厚みで15mmくらいの板まで加工できます。

IMG_5686IMG_5687

表札の文字データは、InkScapeで作成します。2016-02-20 (1)

文字の大きさは、文字のオブジェクトを選択して上下左右のサイズを拡大縮小して合わせる。2016-02-20 (2)

文字のオブジェクトをパスに変換します。2016-02-20 (3)

パスに変換すると、文字ごとに確認ができます。

2016-02-26

サイズ変更はパスに変換した後でも可能です。2016-02-20 (5)

最後にハッチング処理をプラグインで行いますが、色を指定しておくと塗りつぶしの密度を確認できます。黒のままではわからないので・・・

2016-02-26 (2)

Inkscapeでは、EggBotというエクステンションを使います。

2016-02-26 (3)



物理的なサイズとInkspaceでのサイズを合わせるには、SVG読み込みの際に90dpiのファイルとして読み込ませることで合致します。

2016-02-26 (4)

ここでは、クロスハッチで角度を45度指定で行っています。パワーが少ないのでピッチは1mm程度にするとよいようです。細かくするとさらに時間がかかります。

2016-02-26 (7)



試し刷りでボール紙などを置いて位置を確認してから、部材を置きます。
レーザーミニでは焦点距離を合わせないといけないので、部材に合わせてレーザーホルダーの取り付け位置を調整します。加工材の上に、基準板を載せて、そこにホルダーが当たるように調整します。
image image

SmartLaserMiniにテンションスプリングつけました。

ようやくテンションスプリングが届いたので、レーザーカッターSmartLaserMiniに取りつけました。このレーザー加工機は3Dプリンターでのタイミングベルト装着とは逆に経路長を調節してテンションをかける構造になっています。もう少しテンションをかけたいといった目的には、3Dプリンター同様にテンションスプリングを使うことが出来ます。

image image image image

レーザーカッターの機構調整しました

DSC_0456

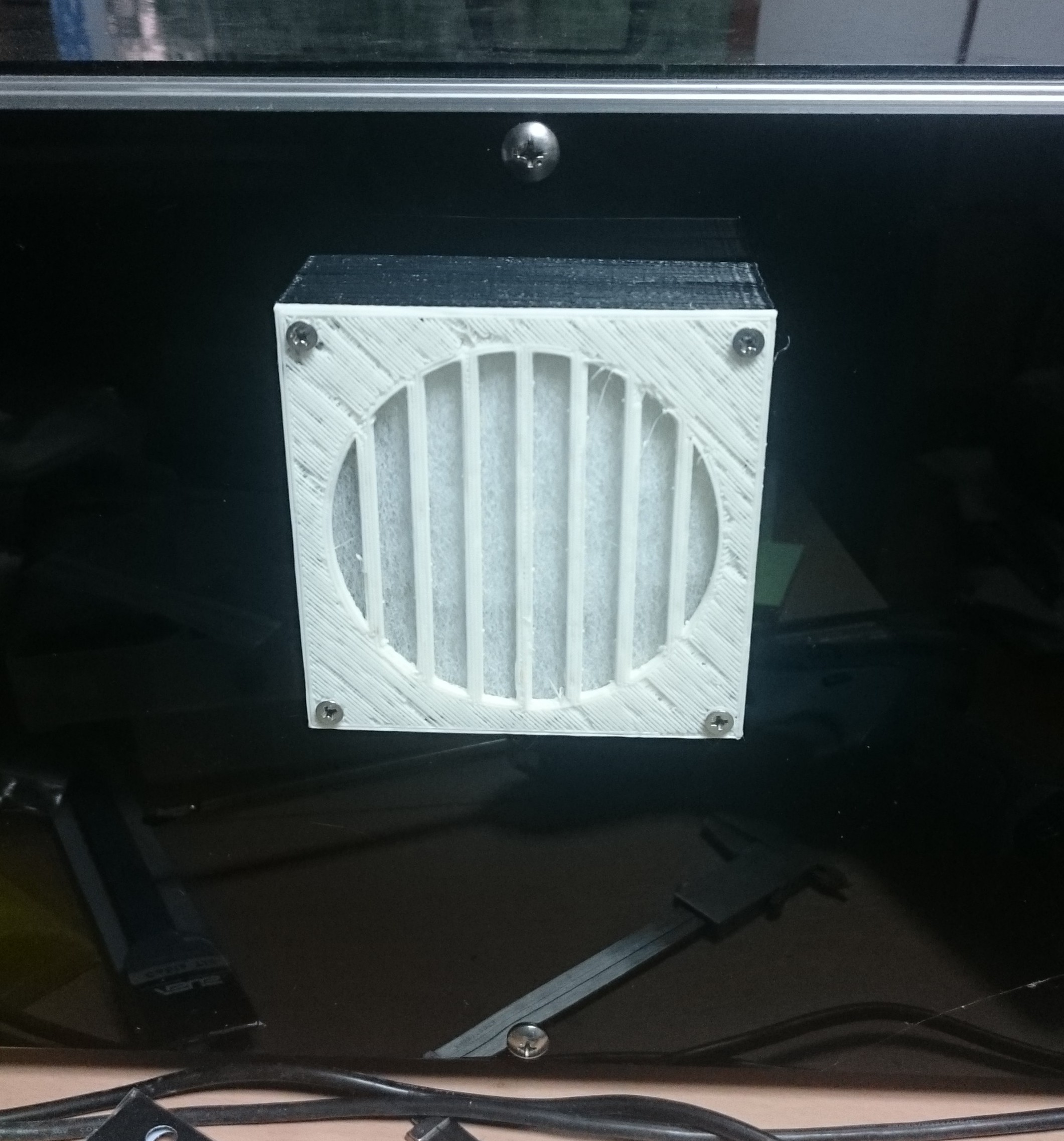

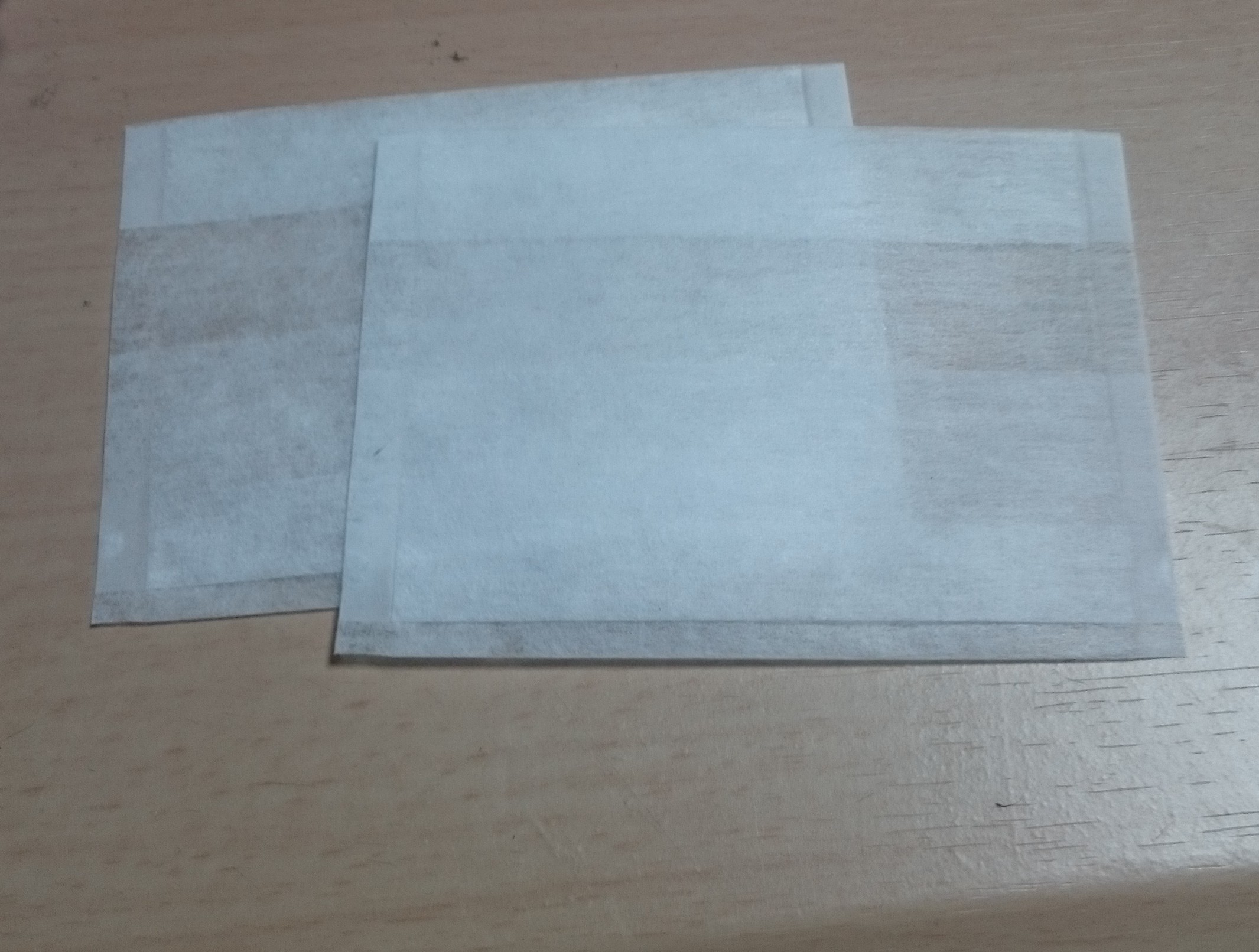

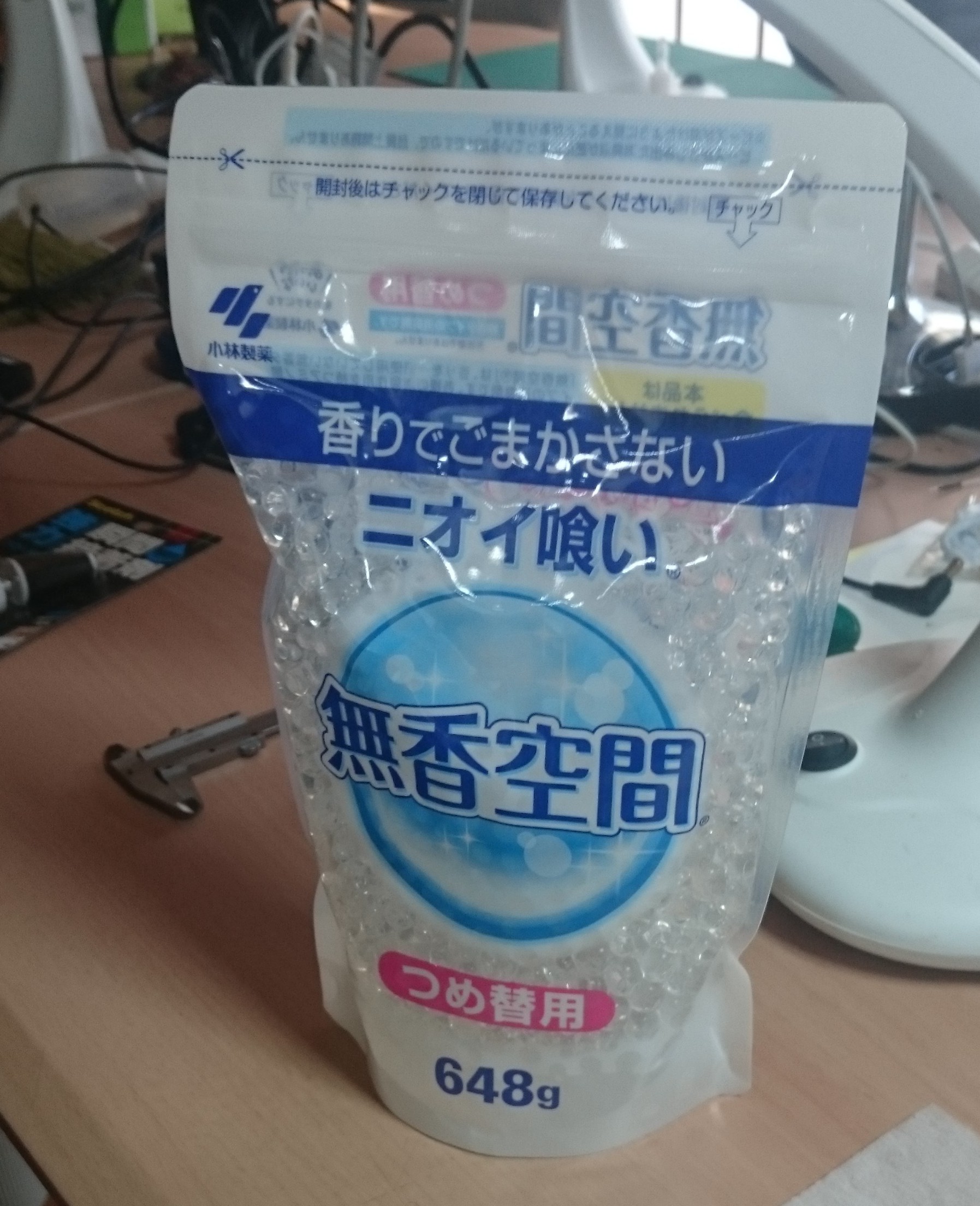

土曜日に作成したフィルターボックスには、消臭剤入りの袋を搭載しました。
半導体レーザーの保持部にゆるみがありましたので、ガタつきが起きていたようです。再度締め付けを行い、ガタをなくしました。ベルトのテンションについては再検討します。

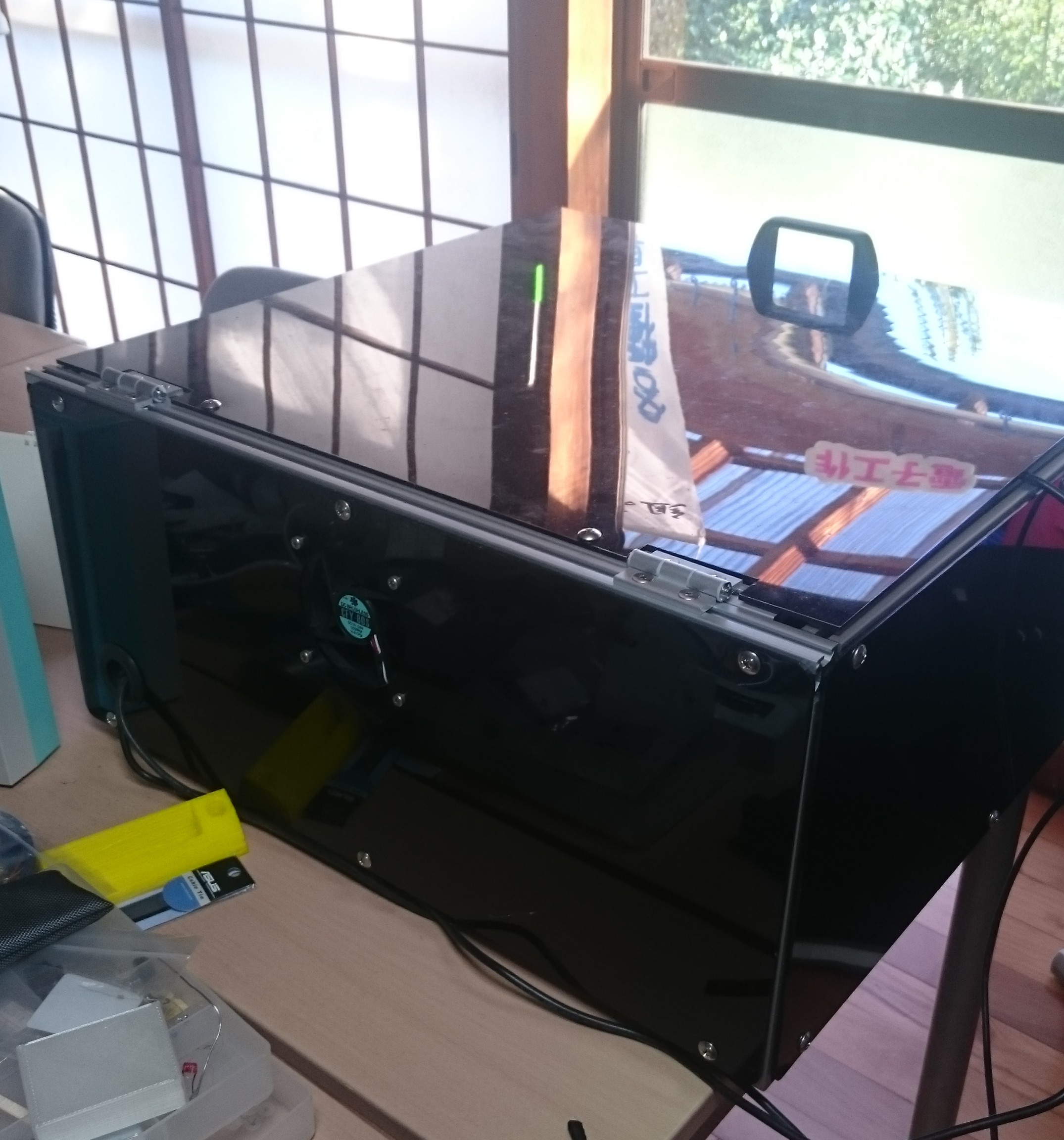

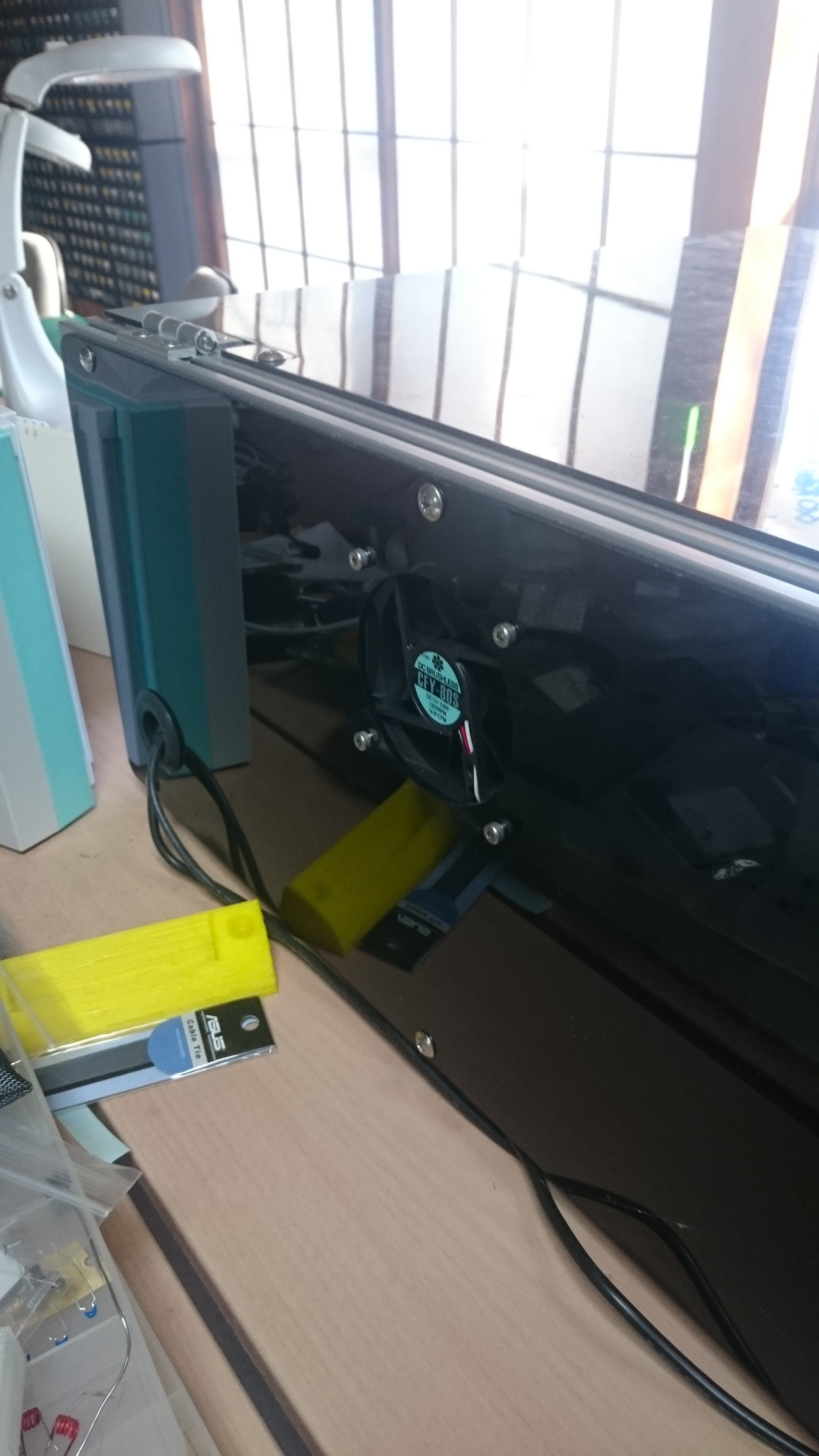

レーザーカッターに簡易脱臭機構を作成しました。

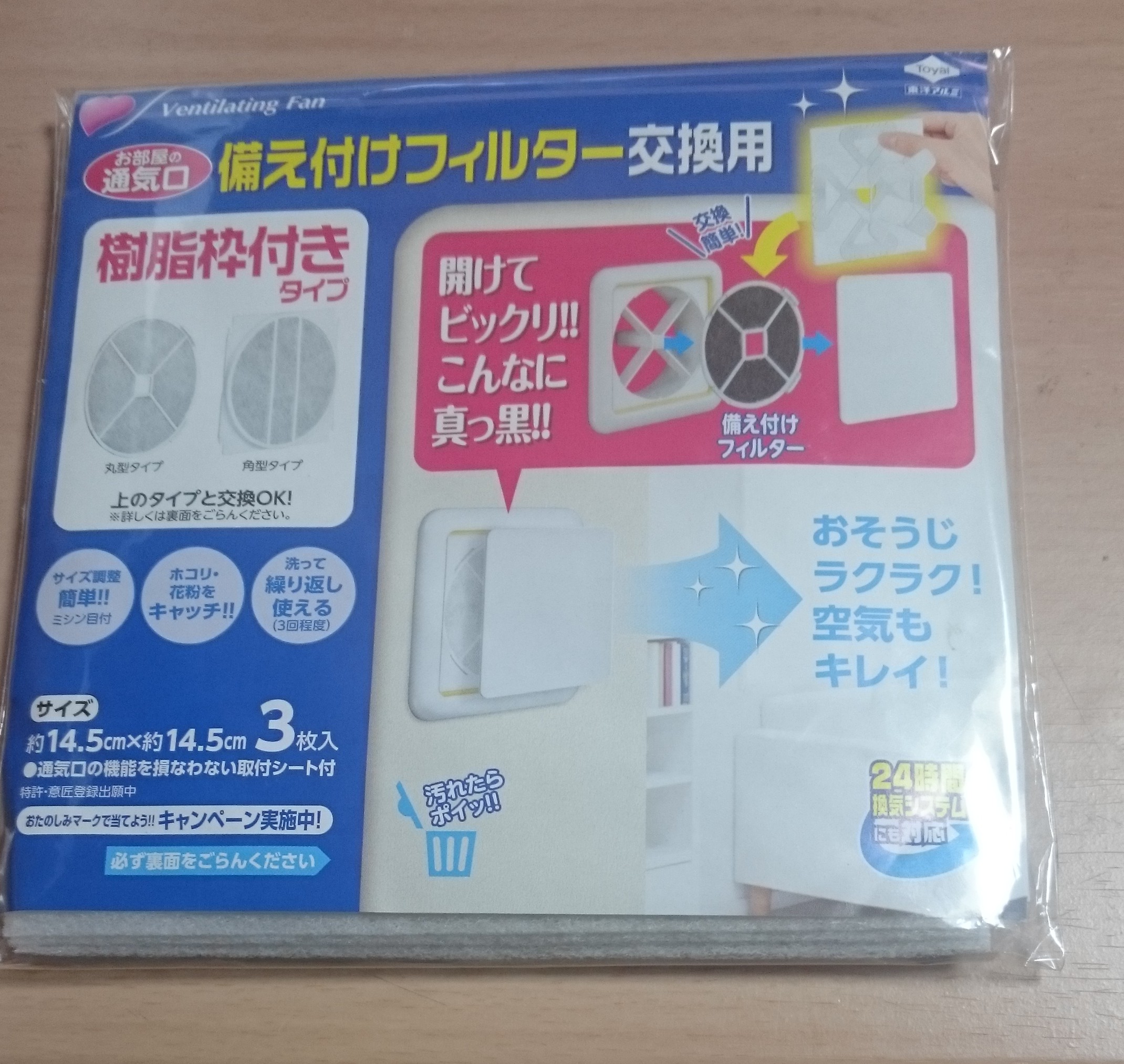

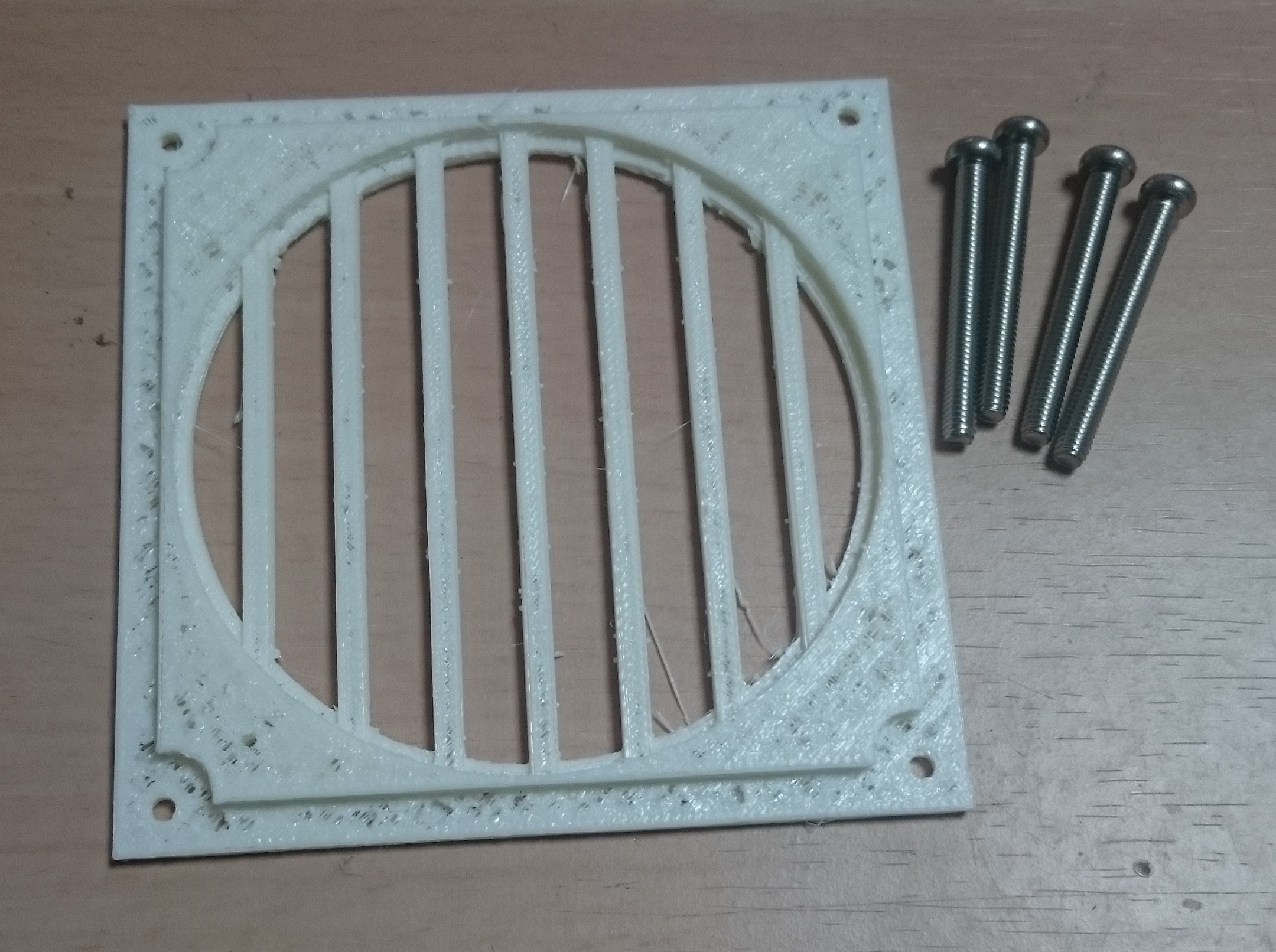

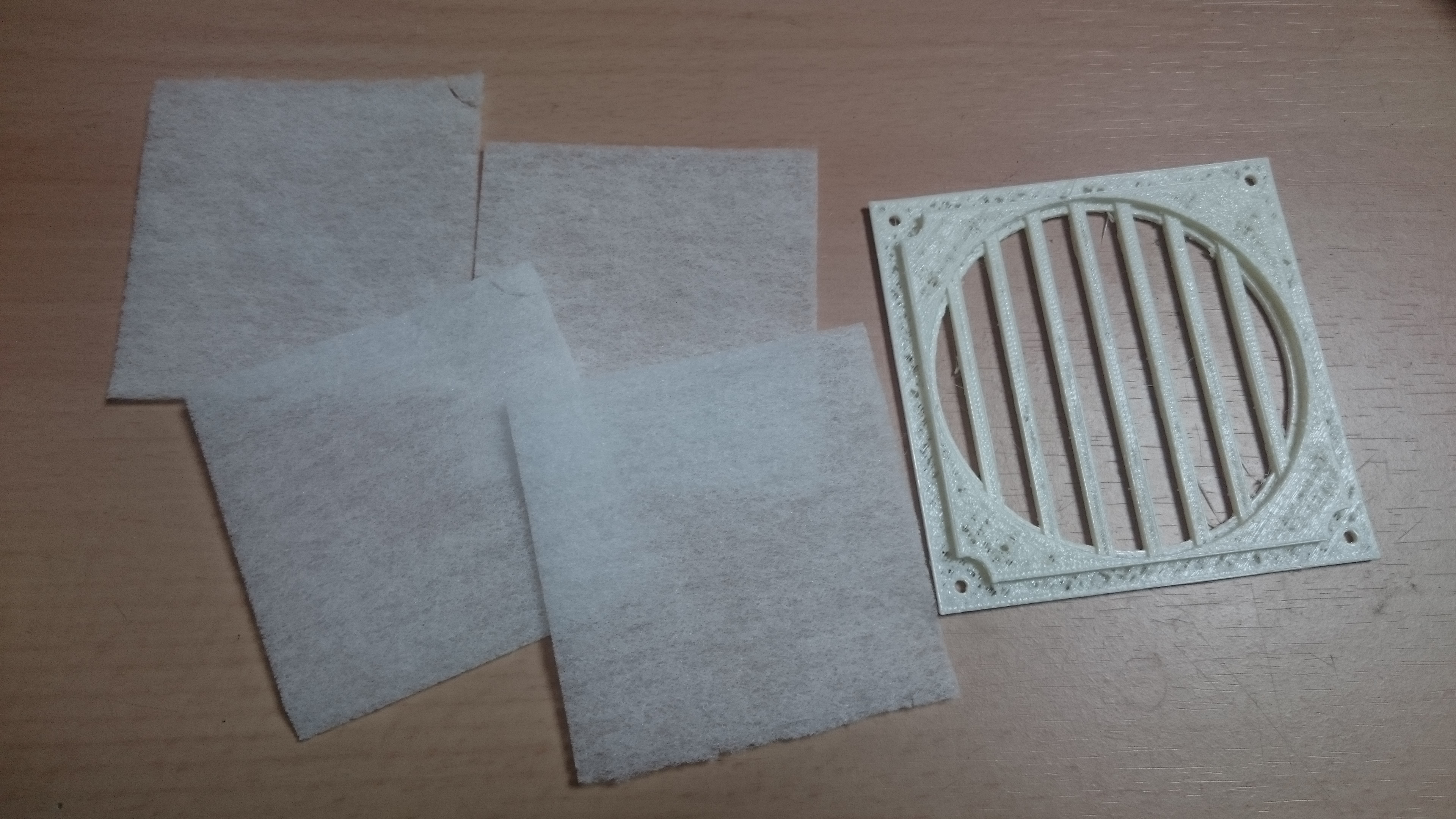

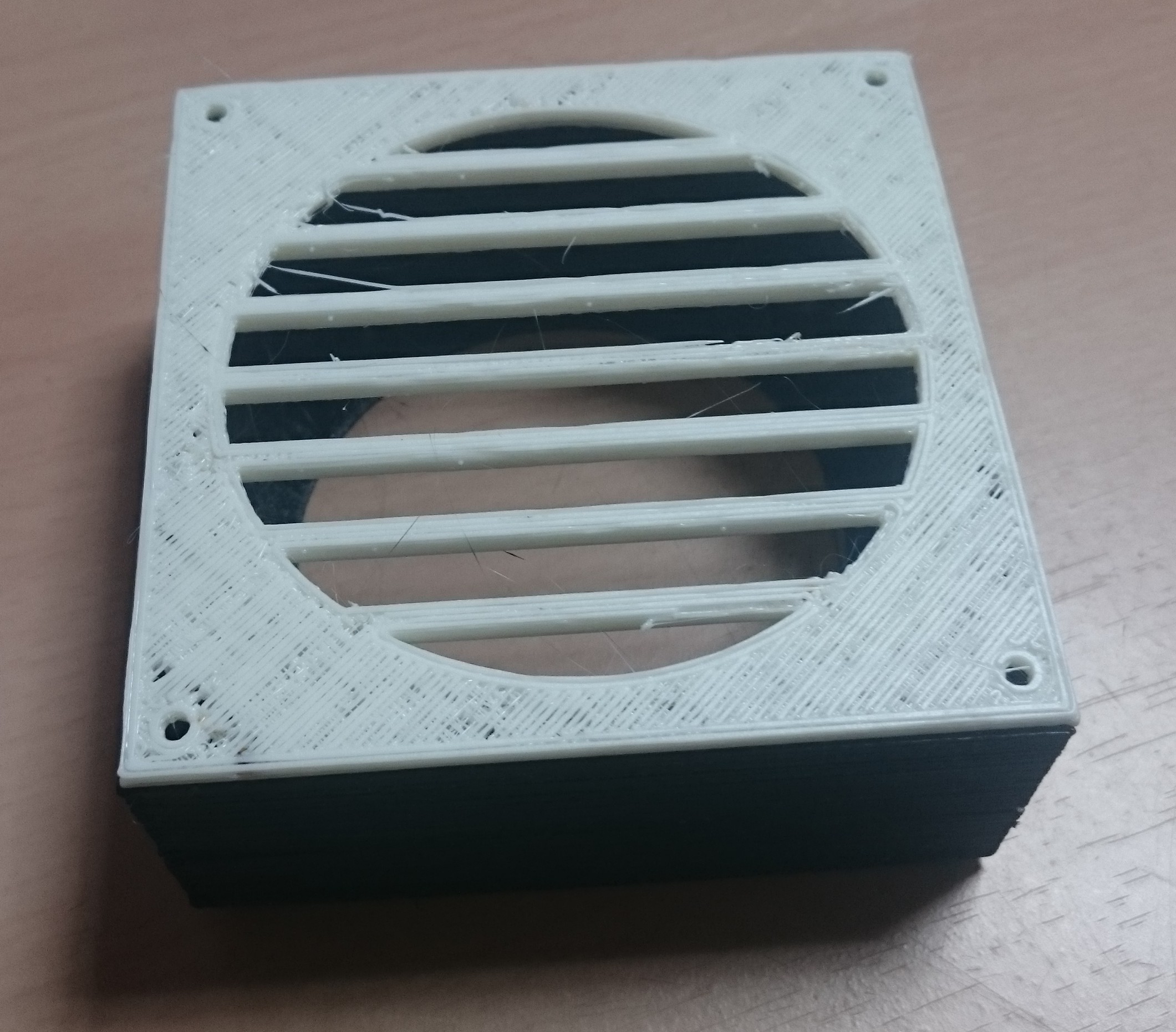

組み込みの里では、パワーは小さいもののレーザーカッターがあります。メカニズムとしては焼き切るので、臭いが発生します。縁側においてやるという意見もありますが、対策はとりたいと思います。簡易脱臭機構を3Dプリンターで印刷してみます。脱臭剤の粒を収納するポケットは、まだ印刷中です。ケースとフタは出来ました。簡便に、この箱にお茶の葉の袋にいれてまずは効能を確認します。珈琲豆の残渣を
DSC_0454 DSC_0455 DSC_0452 DSC_0453 DSC_0451 DSC_0449 DSC_0450DSC_0457
