NCP1117ST50T3G On Semiconductor @35で Aliexpressからだった
LDO電圧レギュレータ 2200mA, 5 V 固定出力, 最大20 V入力, 3-Pin SOT-223
修理を必要とする予備のATMEGA2560たち
表面実装部品の取り外しには低温はんだのLEO Eco solderで対応します。 安くて便利・・・
ATMEGA2560補修電源チップ入荷
返信
月別アーカイブ: 2016年4月
3Dプリンターのセルフプリント対応で確認

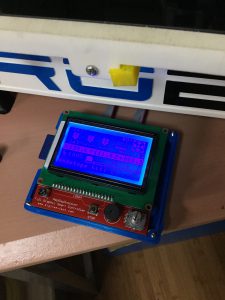

128×64のグラフィックLCDにSDスロット、ロータリーエンコーダが付いている。 ケースは、こちらで3Dプリントしたもの。

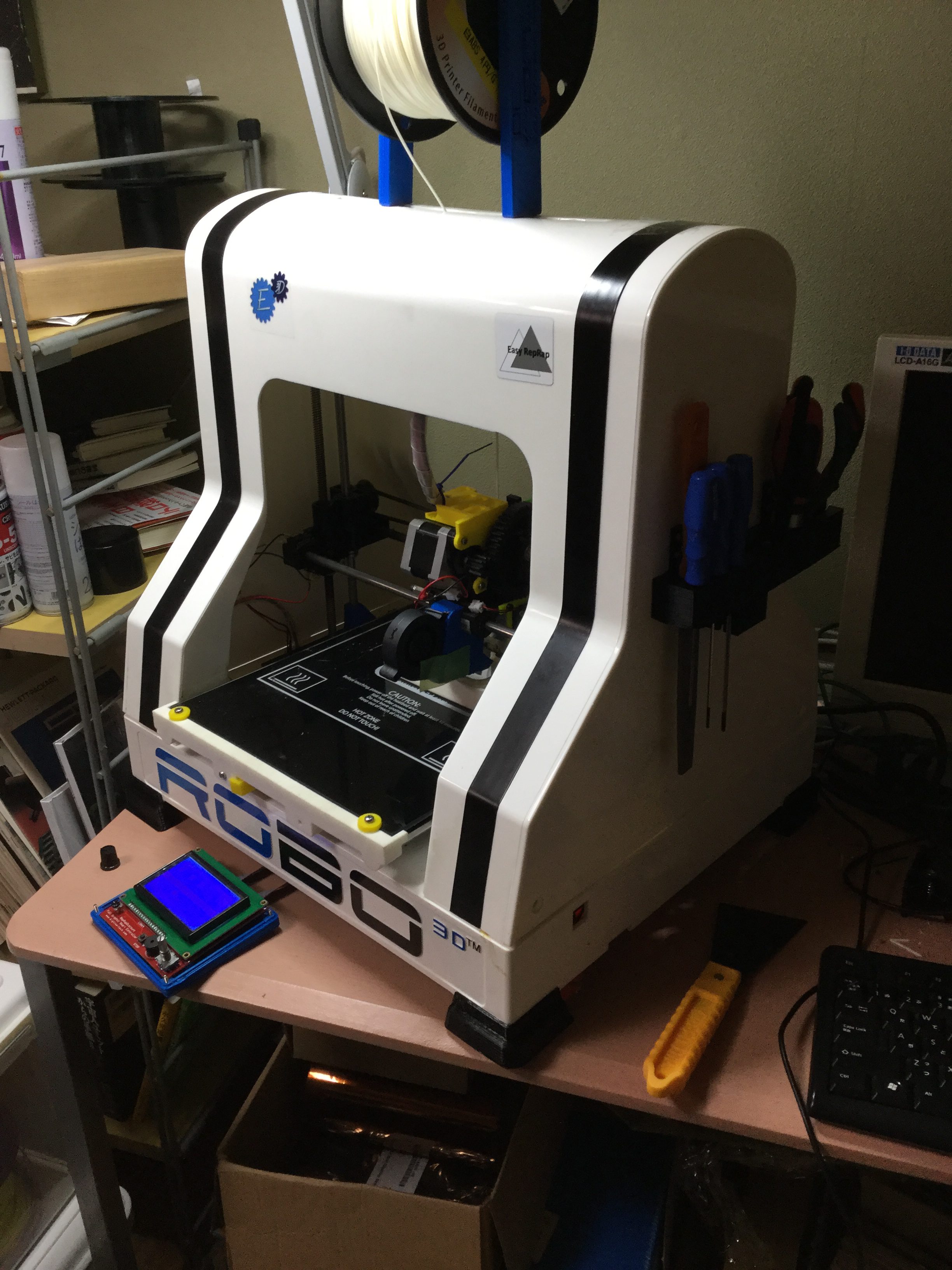

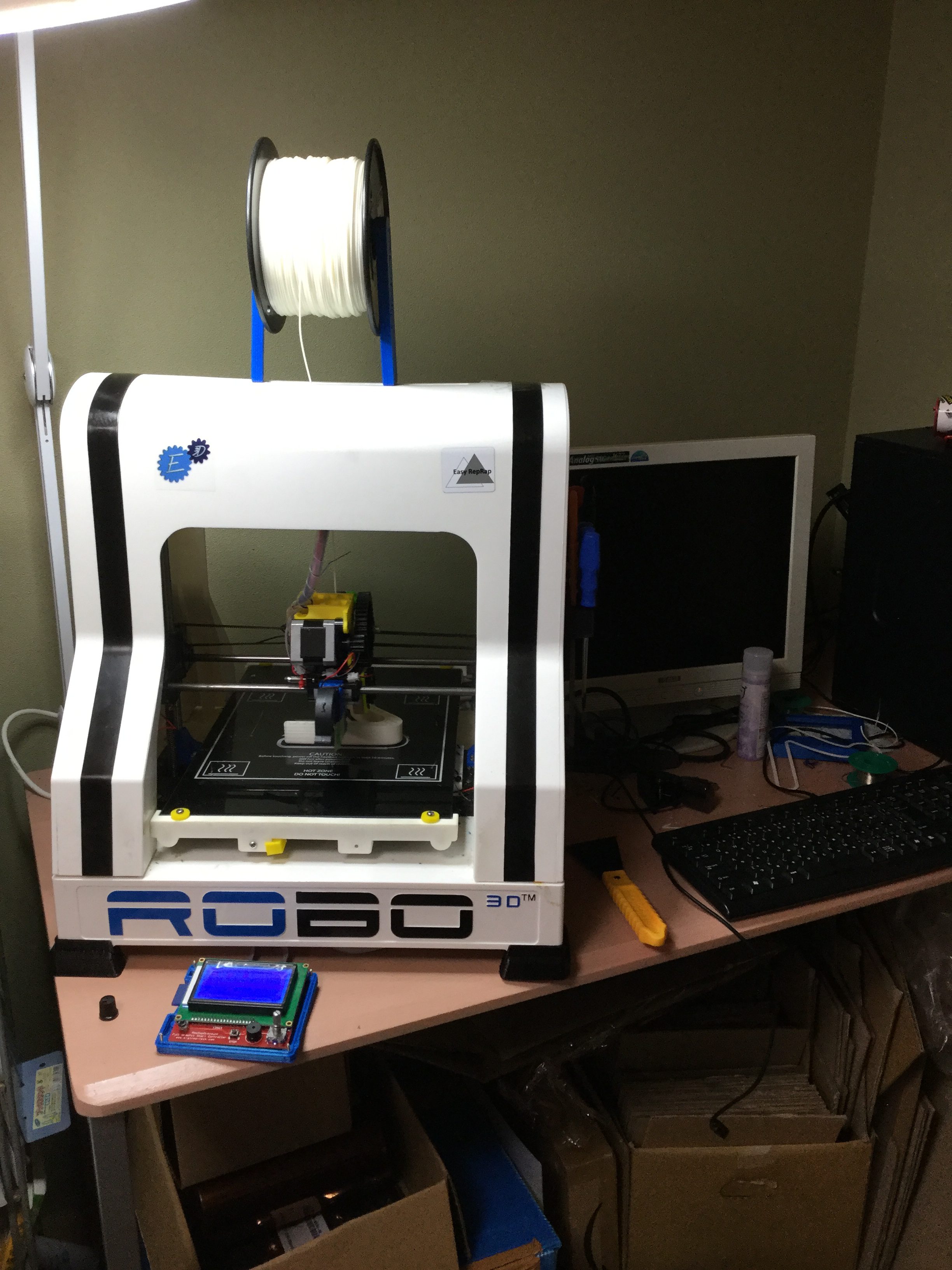

里にある3Dプリンター(RepRap)にスマートコントローラを取り付けてg-codeをSDカードで与えてパソコンクライアントから離れて、それ自身で印刷出力が出来るので、手配してあった機材をつないでみた。接続してすぐに動作するかと思ったのだが、予想に反して入手してあったスマートコントローラがグラフィックスタイプだったため、表示しないことが判明して必要なライブラリをArduinoIDEに取り込み、プリンタ制御ソフトに必要な定義指定を与えて使えるようになった。
従来はPC(Ubuntu)クライアントのReptierあるいはMattercontrolを用いてUSB接続で実施してきたのだが、既報のようにプリンタ制御基板の電源ICが壊れていたことからUSB給電でのみ動作していたことがわかり、このことが不安定さを起こしていたようだった。基板交換を行い、電源容量による問題ではないことの切り分けを行ったのだが、PCクライアント側が落ちてしまうというケースが判明したので、プリンタセルフでの動作を進めていくことにした。印刷ボリュームの大きな出力に五時間ほど要するハンダ吸煙器のスタンド部分を用いて確認している。
ゆえに、USBケーブルも外してあります。
3Dプリンターの挙動不審の要因発見か・・・?
メカ的な問題、熱的な問題などが解決されて動作安定化の流れにいたものの時折ハングして出力停止に至る事象が発生していたので、プリンター単体でSDカード経由で出力させる運用を試してみることにした。すでにスマートコントローラ(20×4のLCD+スイッチ)は購入してあったので程なく動くはずだったのだが、スマートコントローラを接続してパソコンからのUSB接続をはずすと液晶のバックライトが消えてしまうのだ。5Vが出ていない。

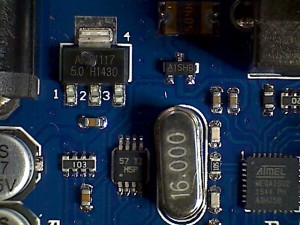

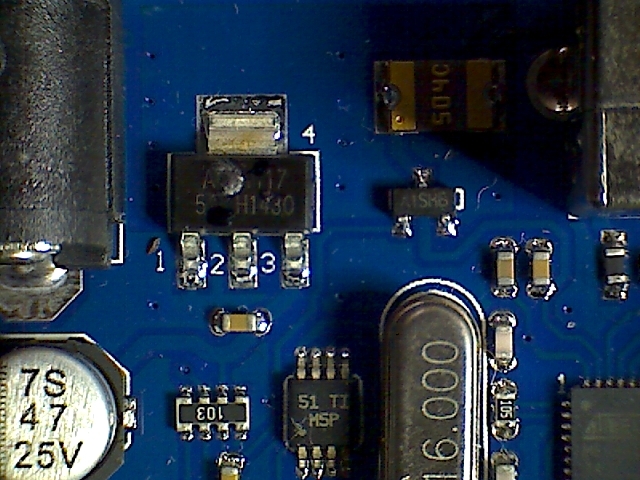

予備のATMEGA2560を変えてみると、また動作しない。三枚目の最後の予備となるチャイナ仕様のモデル(CH340搭載)を接続すると液晶は点灯して5V供給が出来ていることを確認できた。正規品(?)の二枚ともレギュレータがやられていたのだ。いつもPCから接続していたのでわからなかったのだが、やられていたレギュレータをみるとパッケージが膨張しているのが見て取れる。
このチップは12Vから5Vに変換する低ロスのレギュレータで2200mAを供給するというものだが、これが壊れていたとすると、PCのUSBからの電源供給能力に不備が生じていたのは、いたし方ないかもしれない。
NCP1117ST50T3G USD12.14 / LOT 40PCS

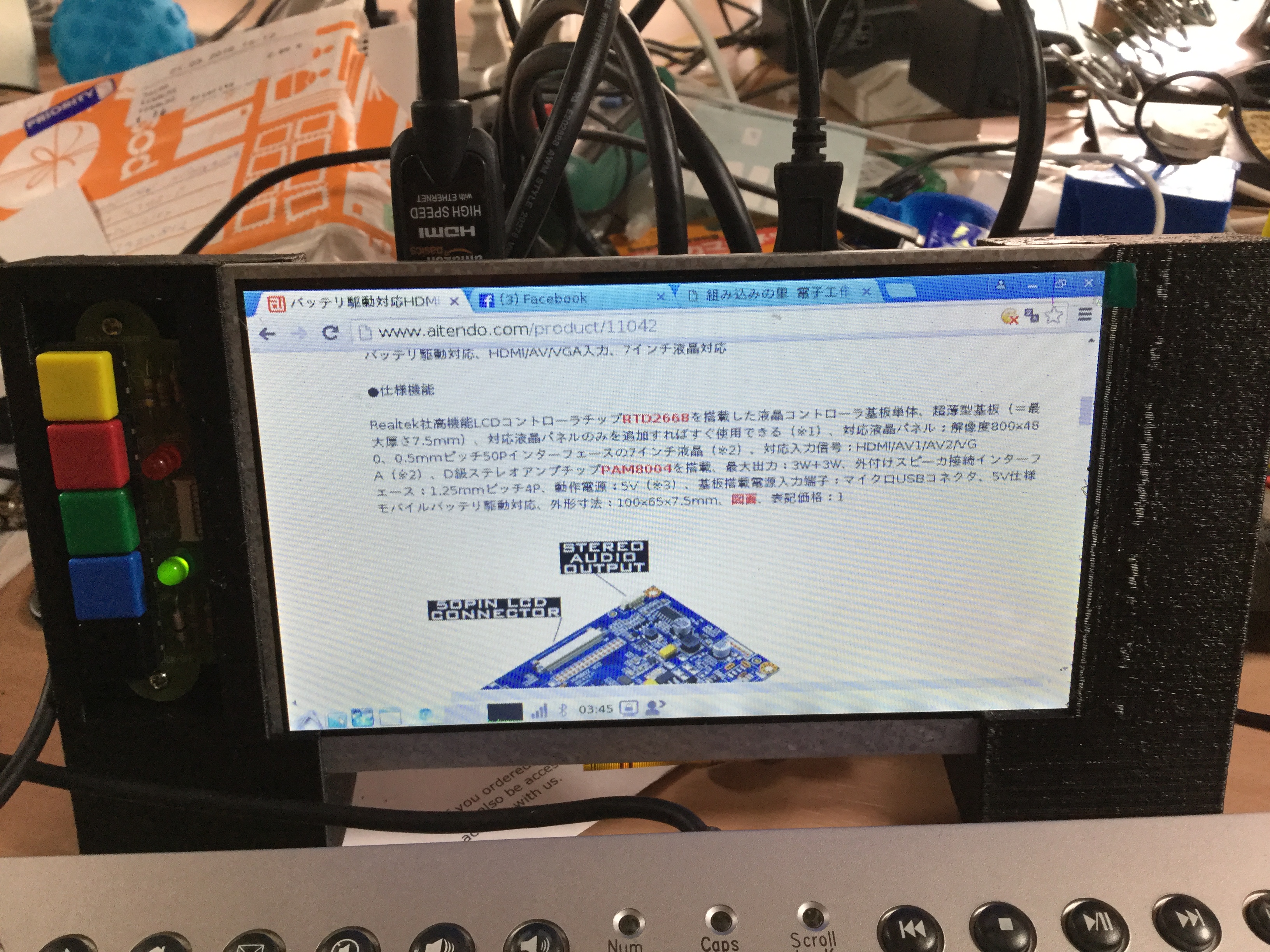

Aitendo 7インチHDMI液晶モニターのケース報告

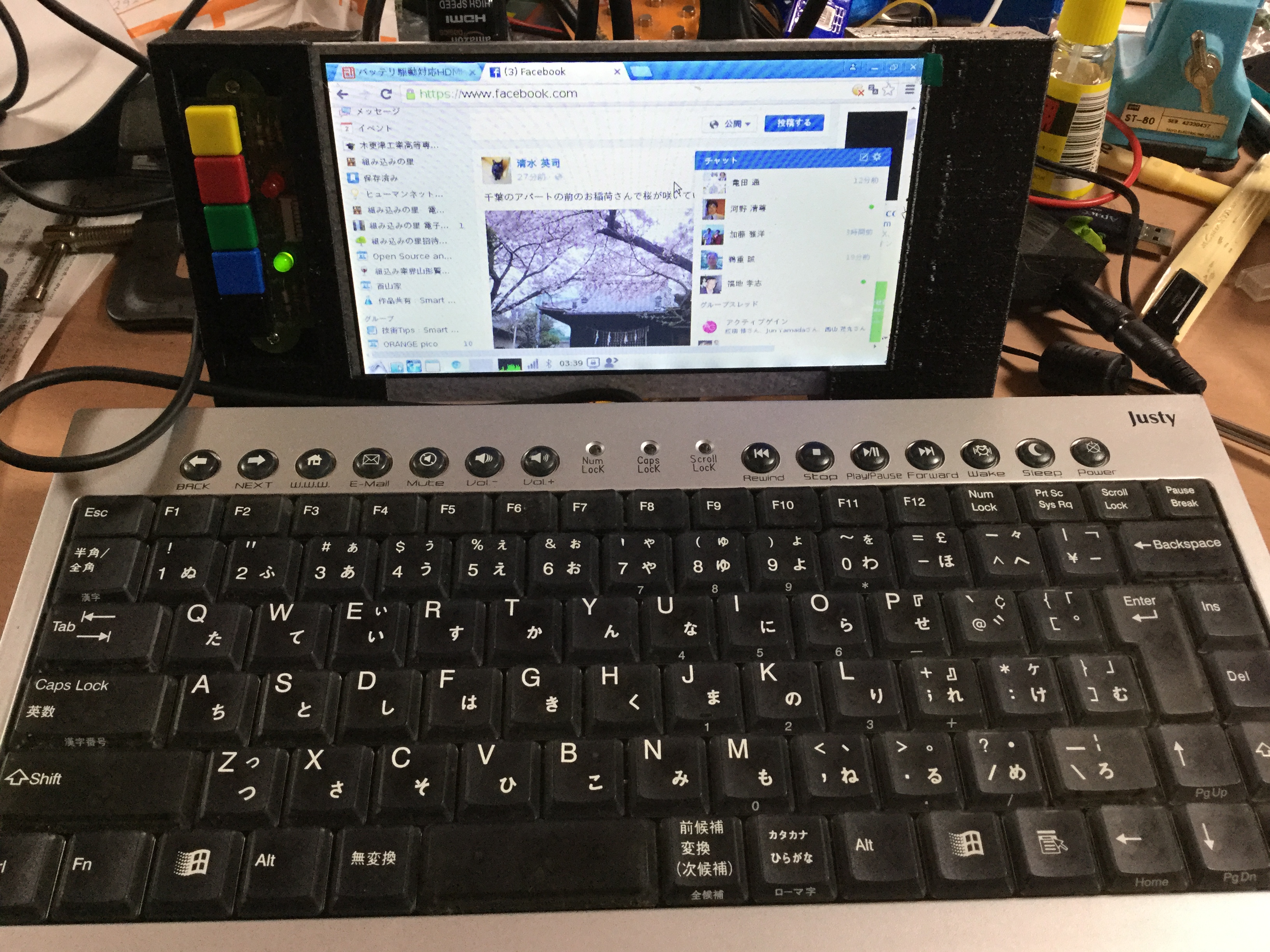

Aitendo 7inch液晶キットは800×480の解像度でしたので、手持ちの5inchの液晶と解像度そのものは変わりませんでしたが、まあ見やすい文字サイズになった気がします。

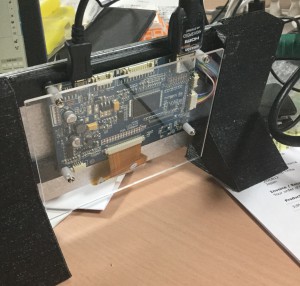

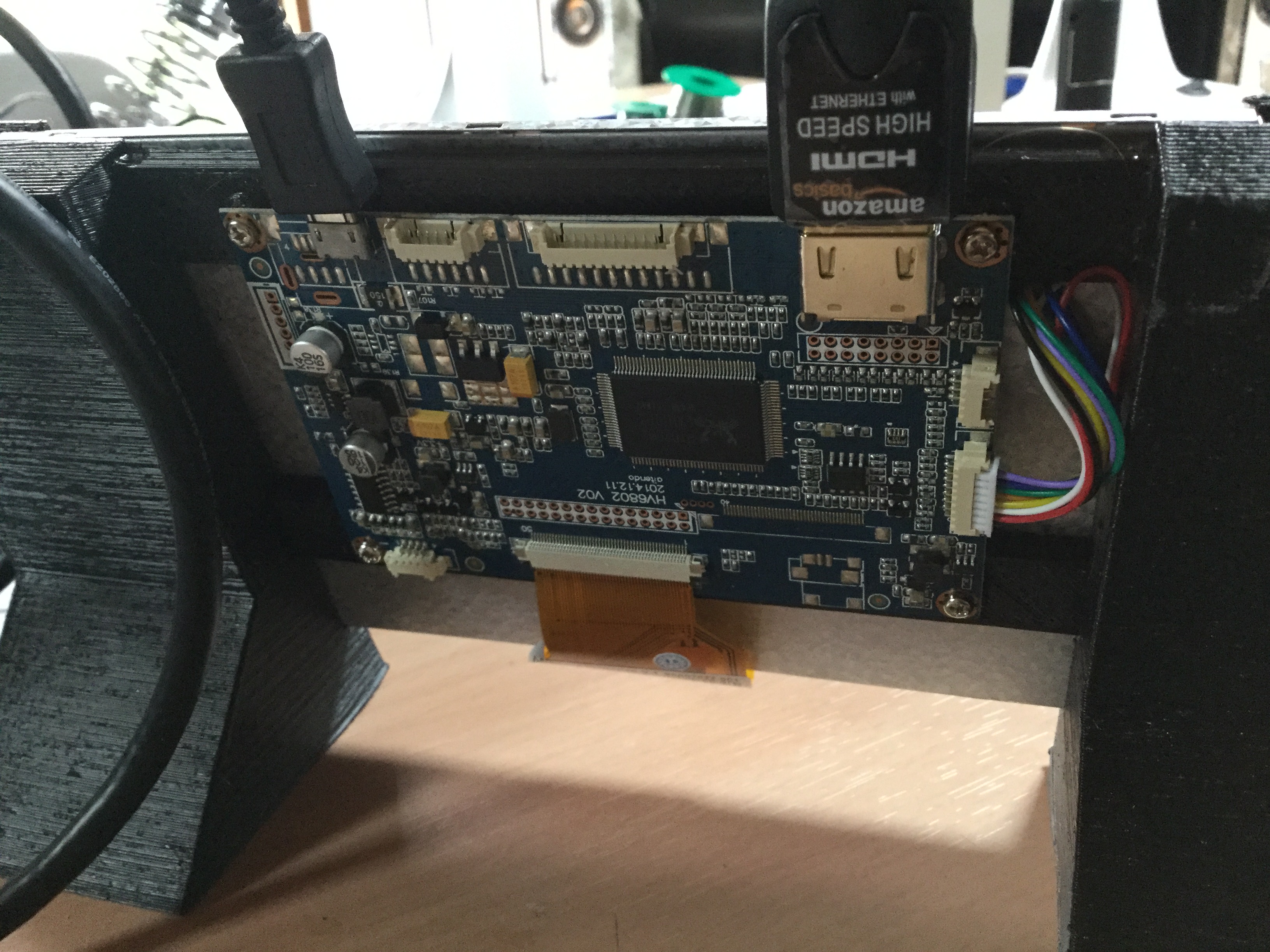

裏の制御基板がむき出しなので、せめてアクリルの保護カバーをかける予定ですが、8mmのM2.6のスタンド待ちです。

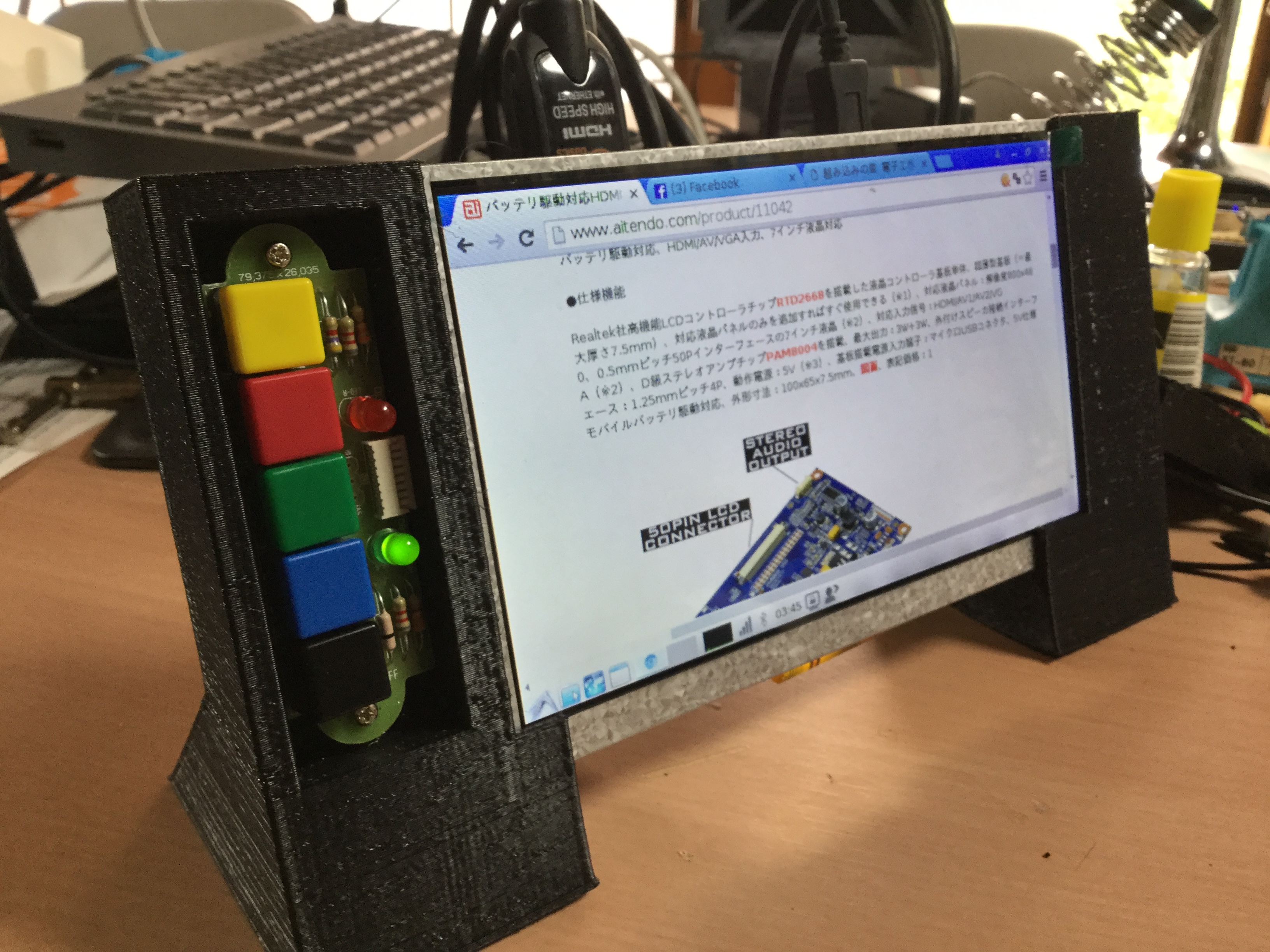

ABS材料を使って作りましたので足回りは収縮が見えますが組み立てに支障はなく、連結はABS用セメダインで接着しました。
廣杉計器からスタンドが届いたので仕上げたので写真を更新します。
チェコからの電子メール

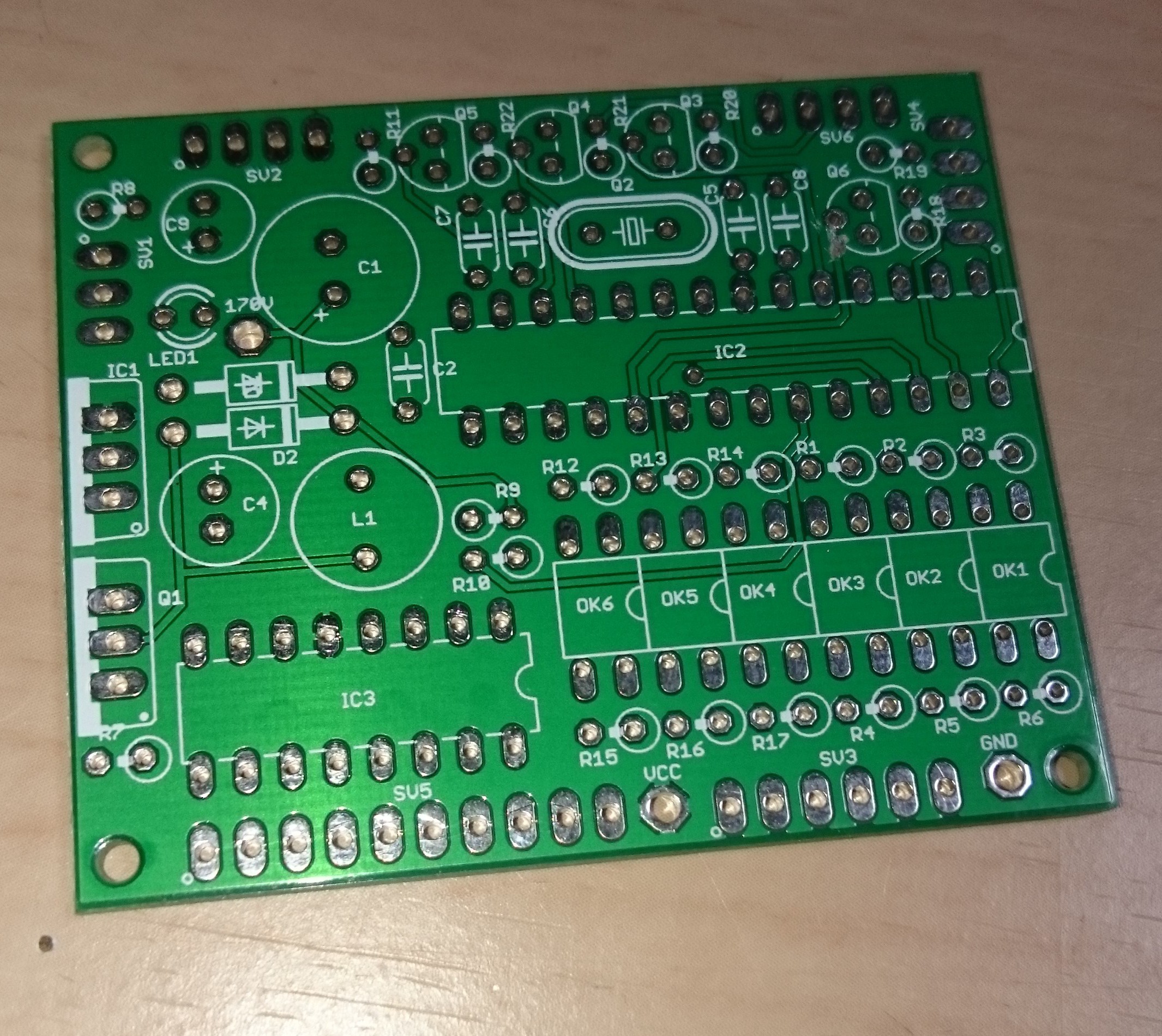

先日作ったニキシー管時計のキットを開発してくれていたチェコの方に、顛末説明をしたところ古い基板での課題について漏れについて再確認してもらえたようだった。まだ古い基板の在庫もあるようなので、今後の方のためgithubの上でソフトウェア更新していただけることになった。
時計プロジェクトの製作過程などをホームぺージのリンクから紹介したところ、学生たちの研究目的であれば、彼の開発した基板データも提供していただけるそうだ。ありがたい・・・。
間違った基板のまま、学生さんに課題として動作させるというのも教材としてはありかと思いますね。
