Arduino Leonardoの再生処置

組み込みの里を始めたころに導入しあったArduino Leonardoだったがラッチアップでも起こしたかのようなふくらみがチップ表面にあってたぶん何かノイズで壊したような経緯があったのだろう。先日Arduino UNO r3についていたATMEGA16AUの故障問題があって張替に挑戦したのだがQFNのリードレスパッケージでは挑戦しても報われなかった。

Arduino Leonardoでは周辺チップの取り込みがなされていてUSBも話せる豪華なチップが乗っている。幸いにもQFPのリードが周囲に出ているタイプなのでチップを張り替えることにした。取り外しにもちいるのは、低温で溶けるタイプの鉛フリー半田LEOなどを使って周辺リードを全て半田で満たしてしまうというやり方だ。ただし、今回のケースではチップ固定するための接着剤が付いていたようで加熱して糊が柔らかくなるのに時間が必要だった。

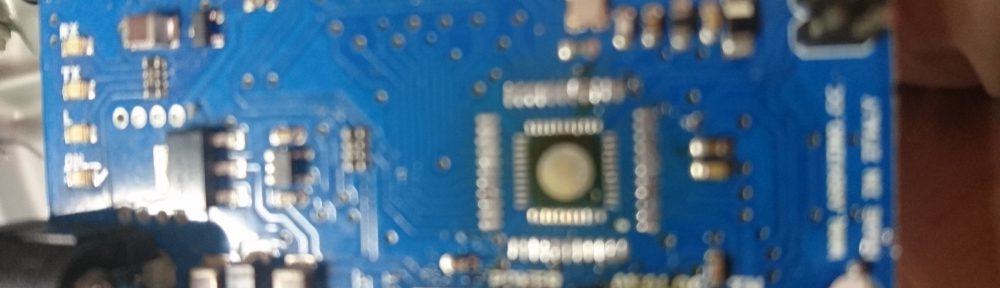

外した後はフラックスリムーバーで綺麗にしてから交換チップを仮止めするのだが、なかなか位置決めが難しい。4方向のリード位置がOKとなったら1か所のみはんだ付けして固定してから再度確認して良ければ、全体に一気にはんだ付けをして、吸い取り電線で余分な半田を取り去るやり方で進める。

拡大鏡を使って半田付け箇所を確認していき問題がなさそうなので、Fuse設定などを書きこみファームも更新しましたが、最終的にUSB側を挿入してもWindowsが認識しないので、今度はテスターでチップのピンと対応する周辺やランドとの接触を確認して導通試験を試みましたが問題は見つからず。

はてと確認に利用したUSBケーブルを使って携帯とPCを接続しても無反応で携帯のみ充電が開始されました。そう、確認に用いたケーブルの間違いでした。疲れましたが、これを機に充電ケーブルにはマークを付けることにしました。
