3Dプリンターノズルクリーナ整備

組み込みの里では炭化するタイプのPLAをめったに使わないのと温度も低めにしているのでノズルが詰まることはなかったのだが、最近PVAフィラメントを使う際にABSと混在してDualヘッドマシンで使用しているとGcode生成において温度差を設定できない版だったことから問題となった。現在はMakerware3.xに上げることで解決をしたのだが、この際にヘッドを外して細いドリルで樹脂を取り去るのだが刃が細いこともあって扱いが難しかった、

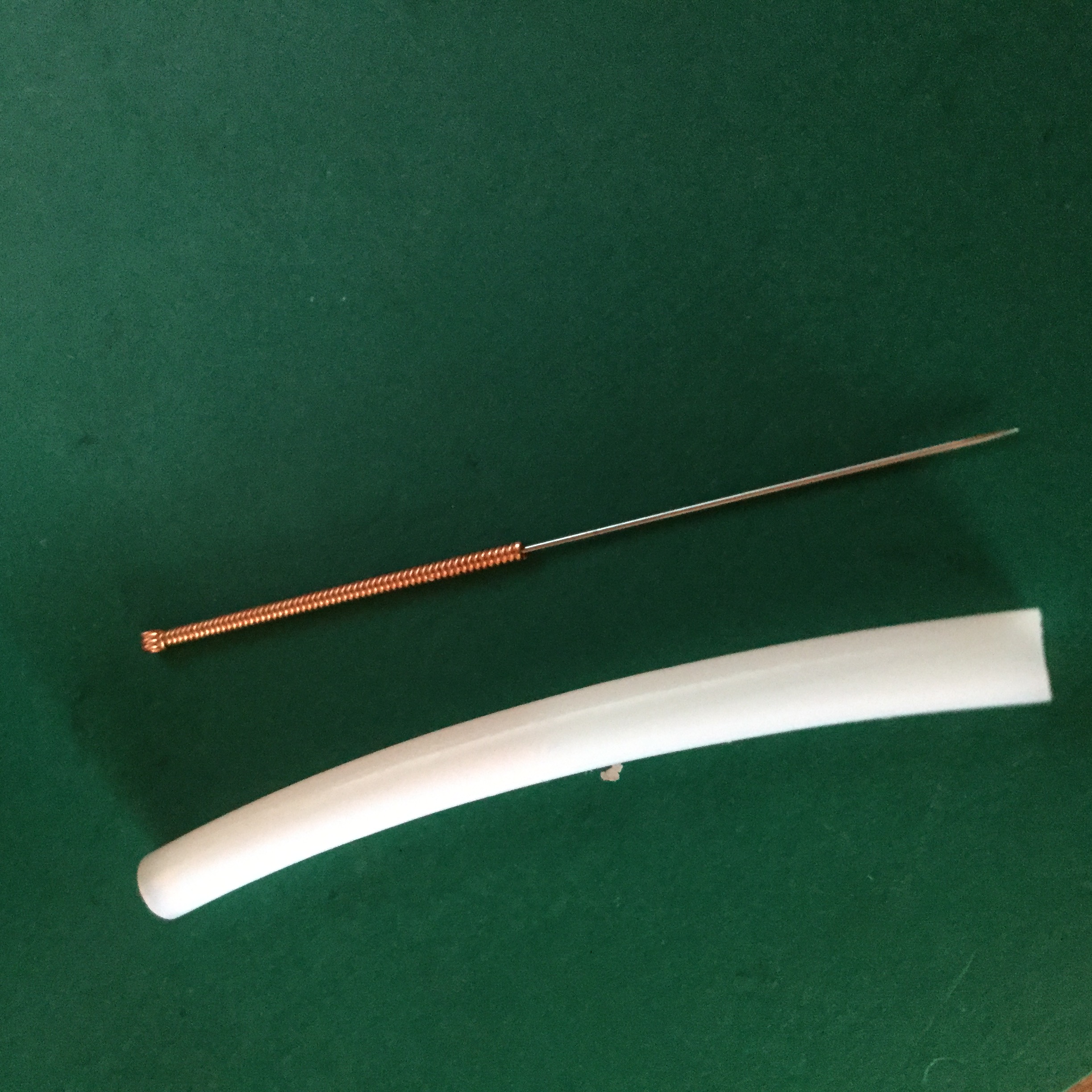

Aliexpressでは、ノズルクリーナーとして写真のような、みたことのないタイプが出ていたので入手してみた。詰まった際にヘッドを温めておいて下からこのニードルを突き刺すのだろうか、炭化してしまった材料が中に残るのでそれはまずいのかもしれないが、万力で咥えておいてトーチで加熱して上からニードルを使うというのが正しいだろうか、ドリル刃よりは扱いが楽そうだ。次回困った時に活躍させたい。

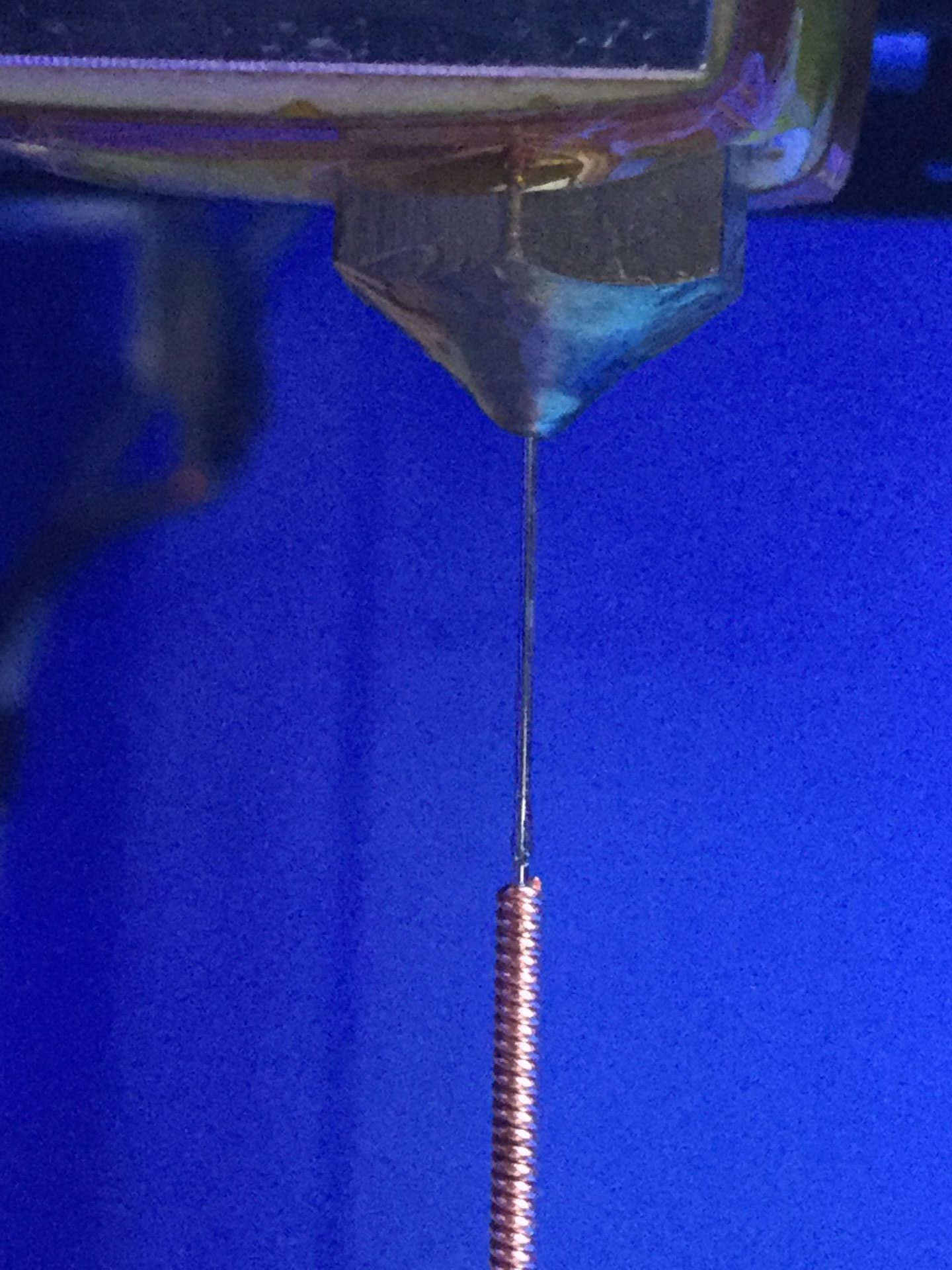

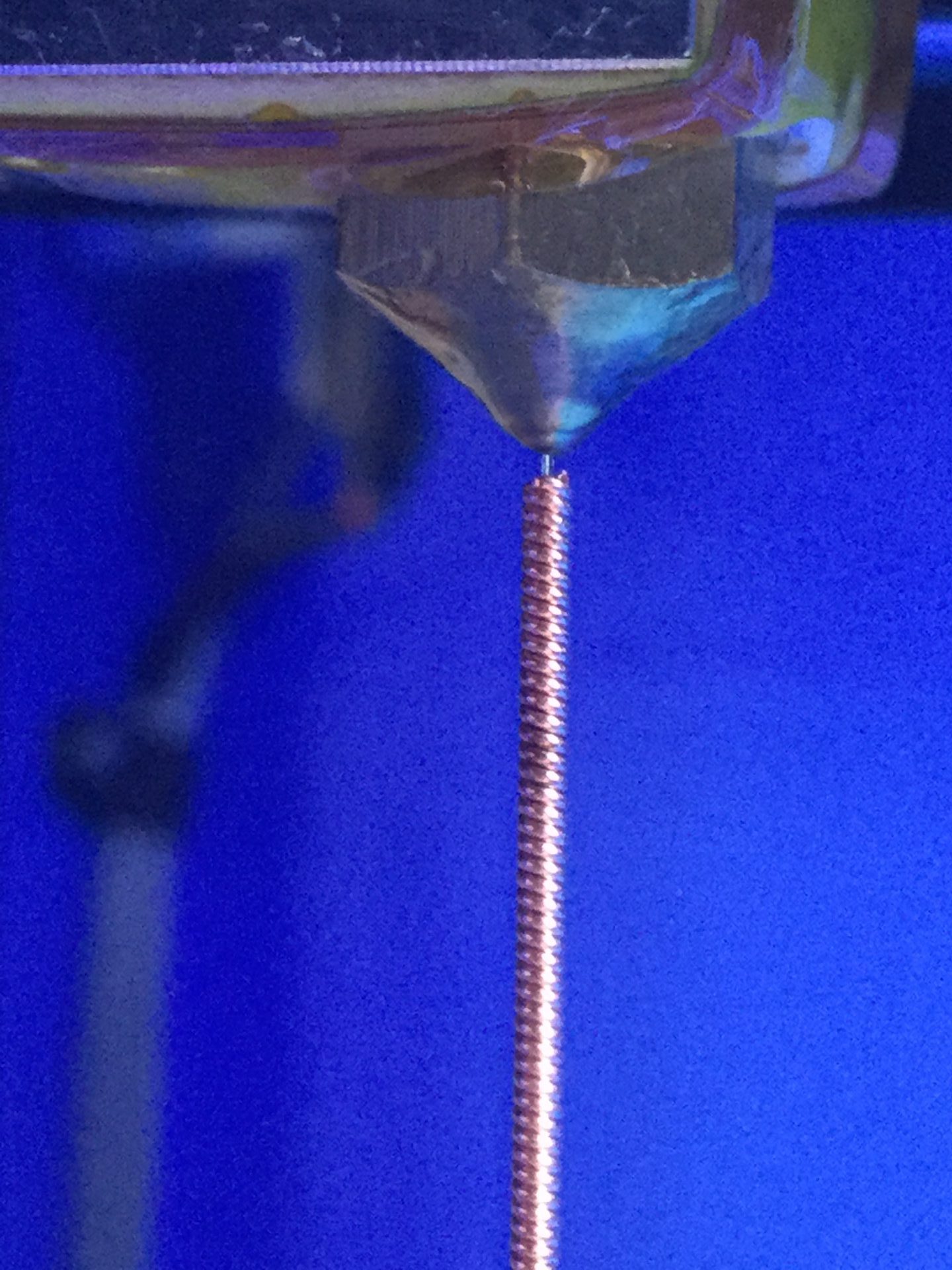

ヘッドを加熱設定にしておいて、したからニードル(0.4)を使ってみました。

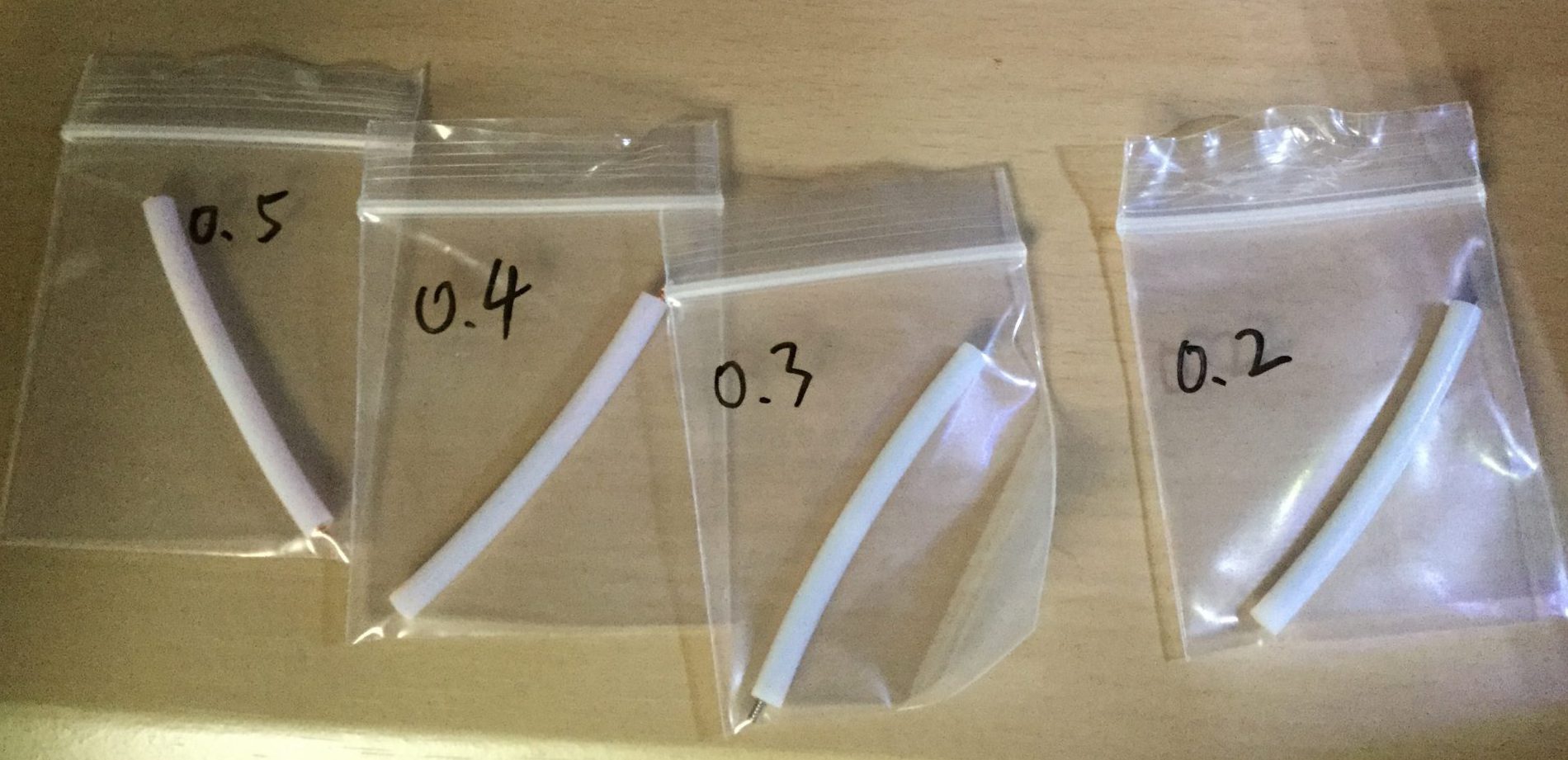

このニードルセットには、以下のサイズがついてきた

ガイガーカウンターシールド基板を頂きました

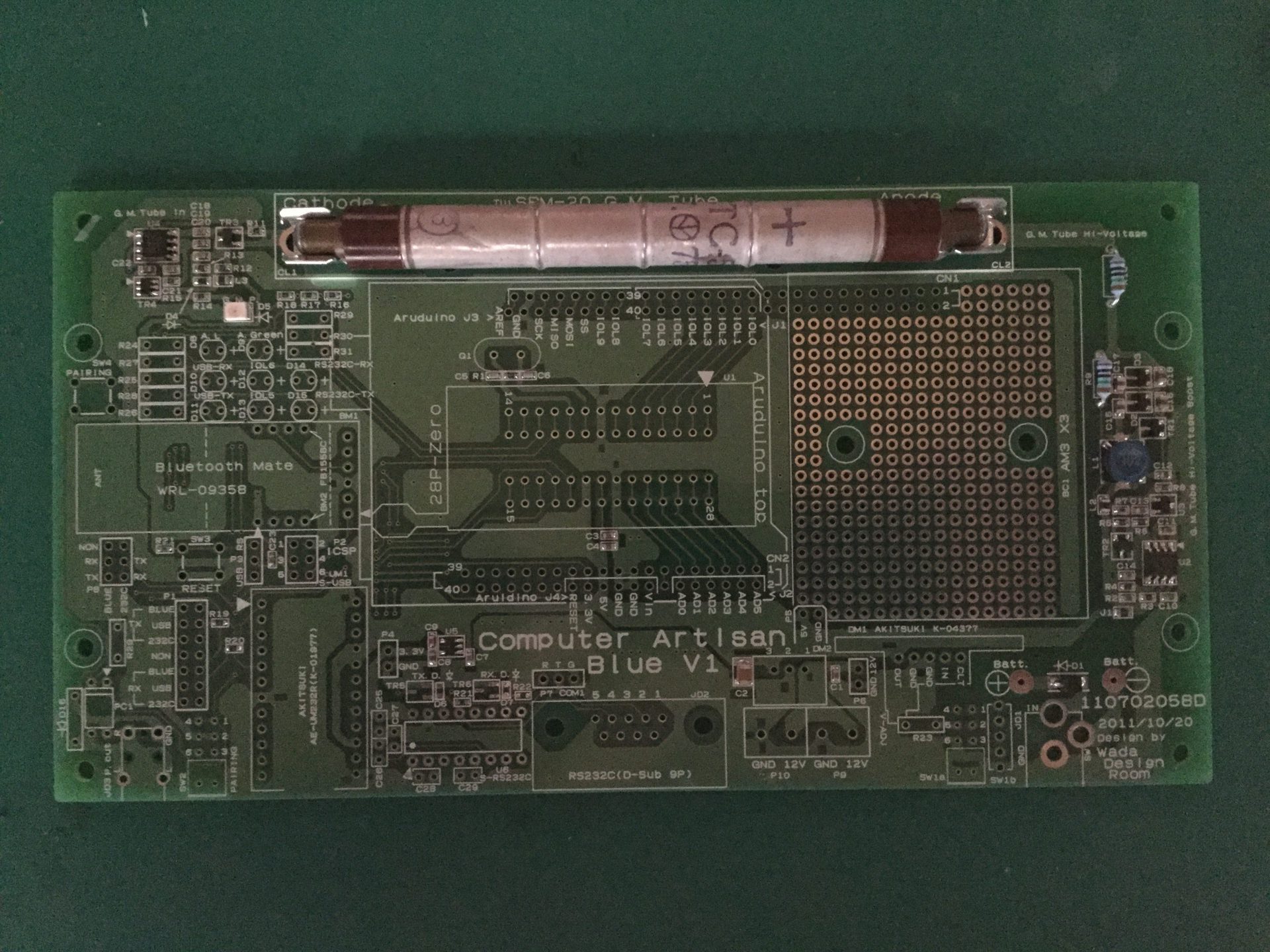

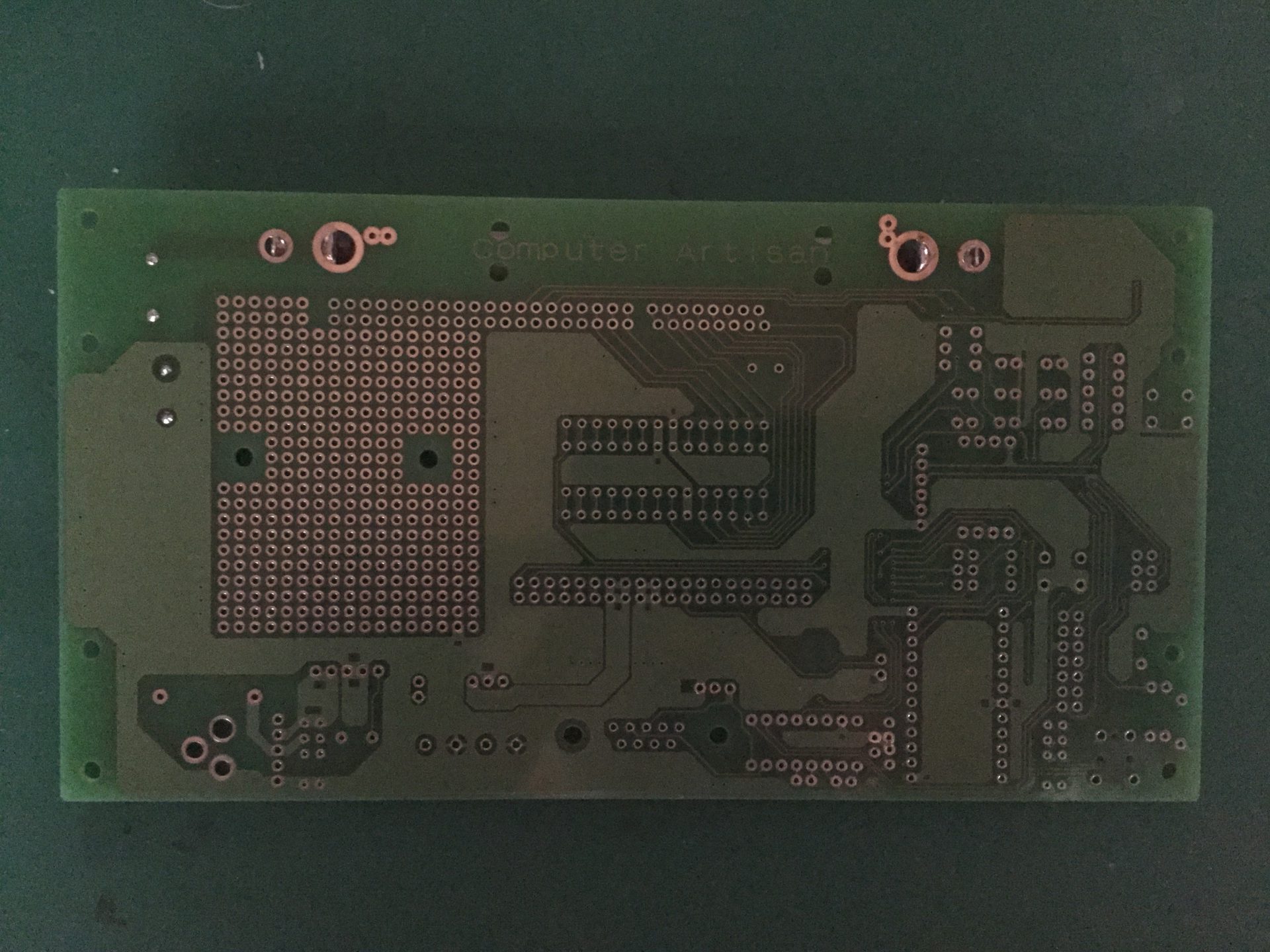

シーエー様から、ガイガーカウンターシールド基板を複数いただきました。Arduinoの足を取り付けるとシールドとして使えるようになります。

シールドとしてでなく、AVRを載せても良いように設計されていますね。書き込み用のソケットランドもあります。

ガイガー管も搭載済なのであとフリーランドに液晶を取り付けたり、Bluetoothのモジュールを付けてスマホで活用したりといった使い方も考えられていますね。

ちなみにシールドにすると下側にソケットをつけて刺しますので三宝のようになってしまいます。サイズの観点からは、親亀子亀ではなくてコバンザメになるわけです。





詳細のリンクはこちらにありますが、使ってみたい方には、この基板はフリーで提供しますが、ほかの必要な部品を実費手配します。













自転車籠対応でランプ台を作った

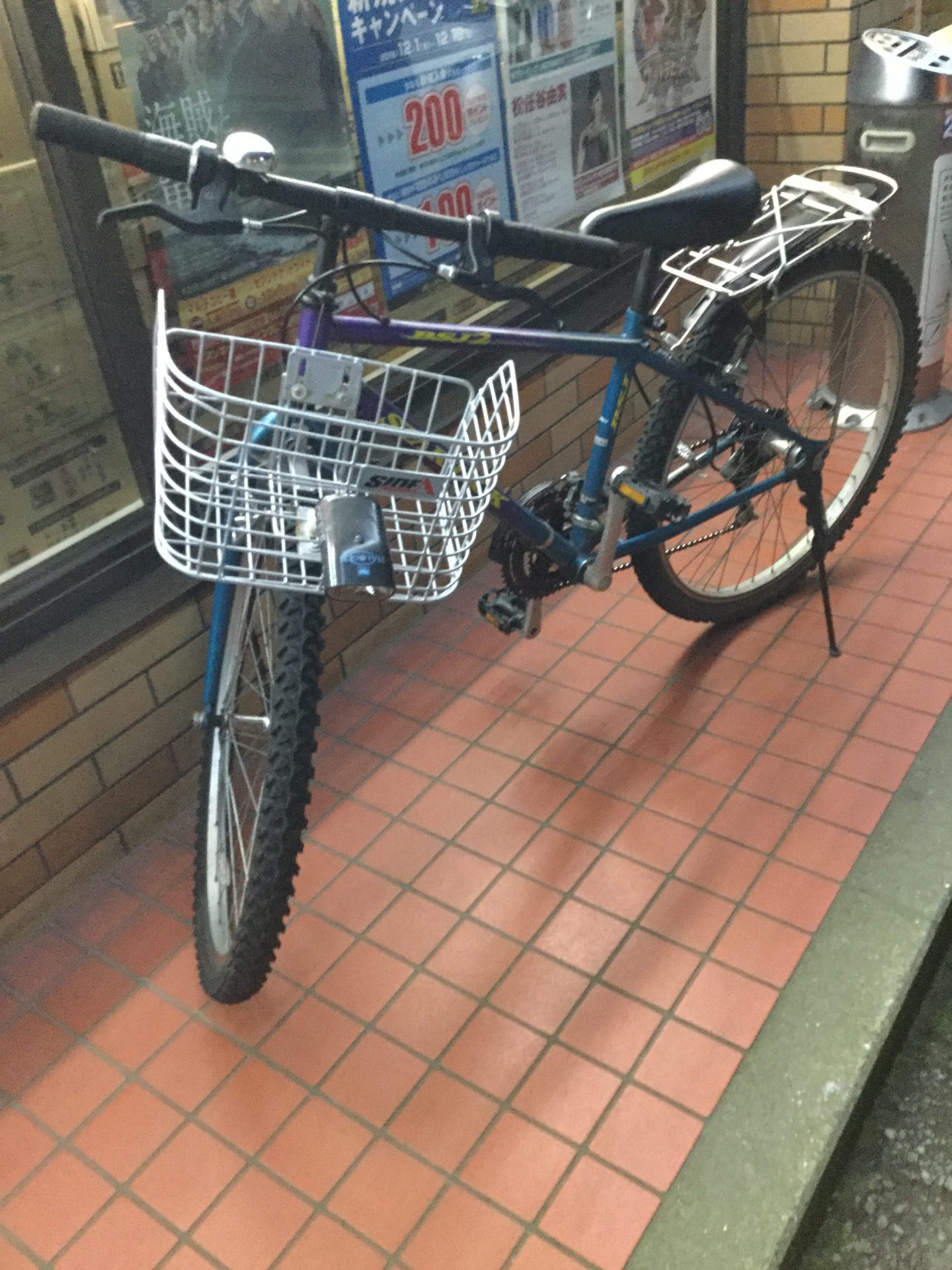

いわゆるMTBもどきの自転車に前かごを取り付けたのだが、買い物で便利になった反面、ハンドルについていたランプが荷物の影になって使えなくなった。

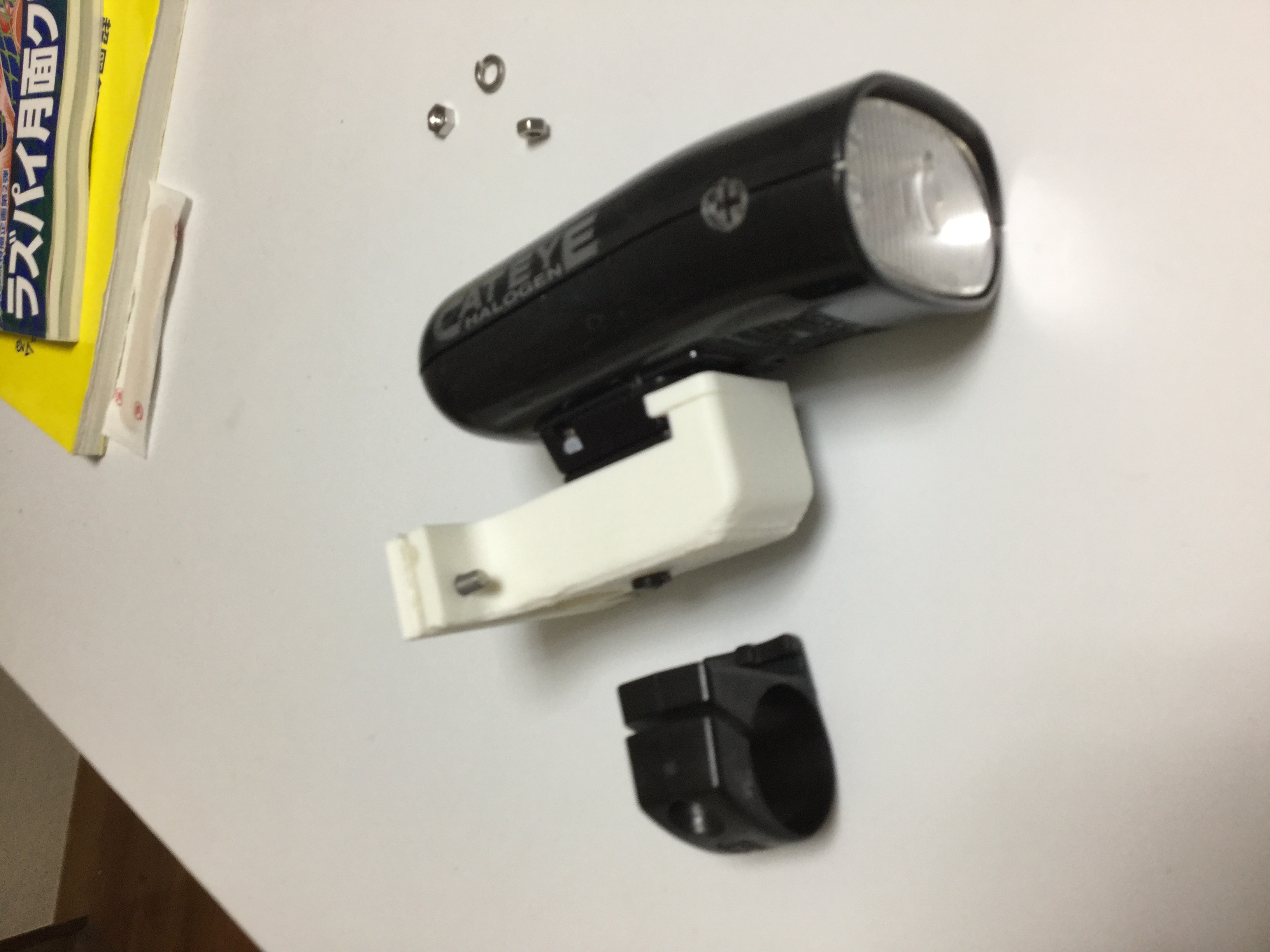

ランプの基台を籠の前につける形の部品として複製加工したものを設計して作ってみた。強度がかかるのでABSで100%充填での出力にした。



一応、期待値のようになった。従来だったらランプを買い替えていたのかもしれないが、修復工作のツールとしての3Dプリンターは有用です。

3Dプリンターの動作確認補修

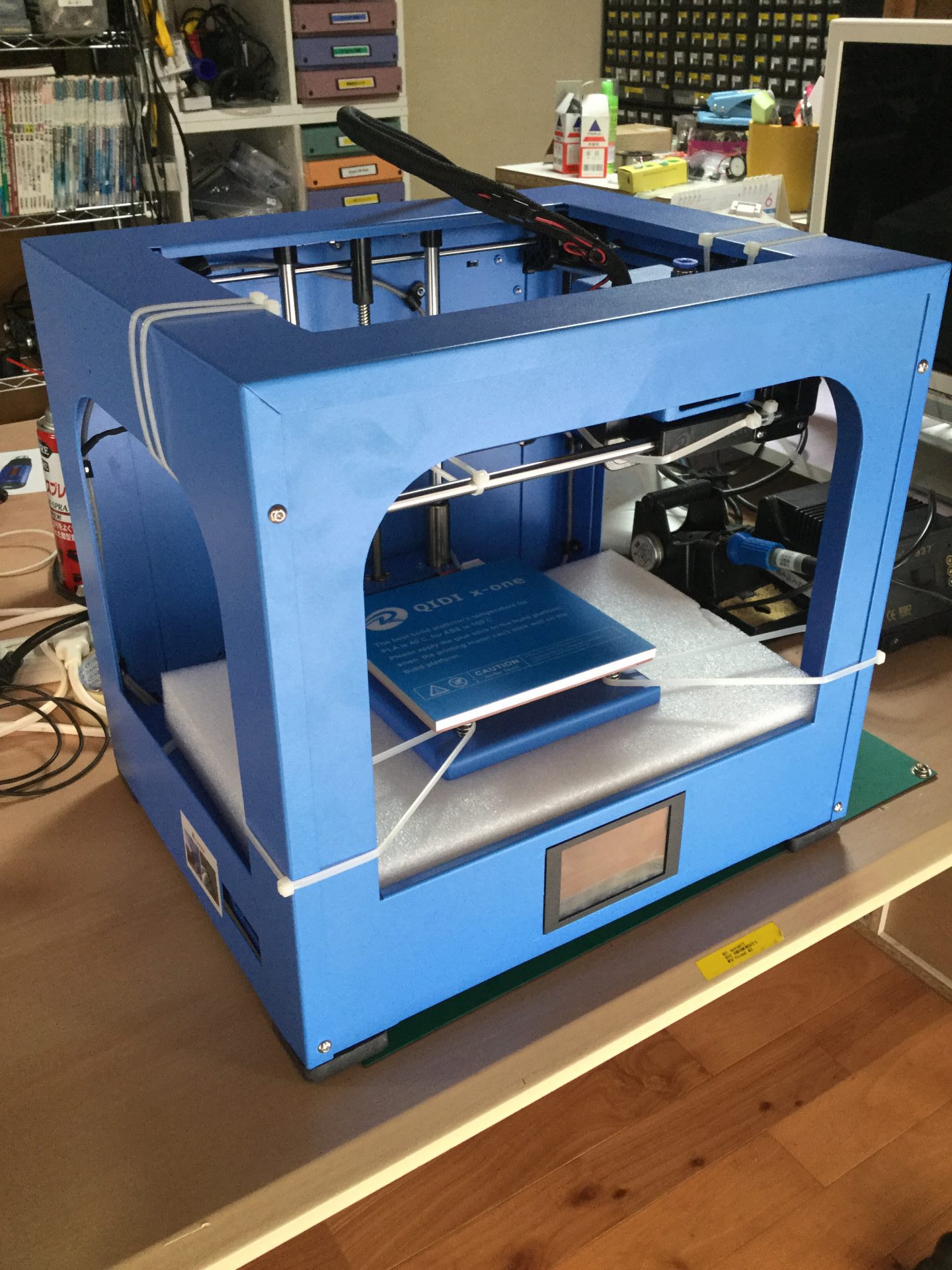

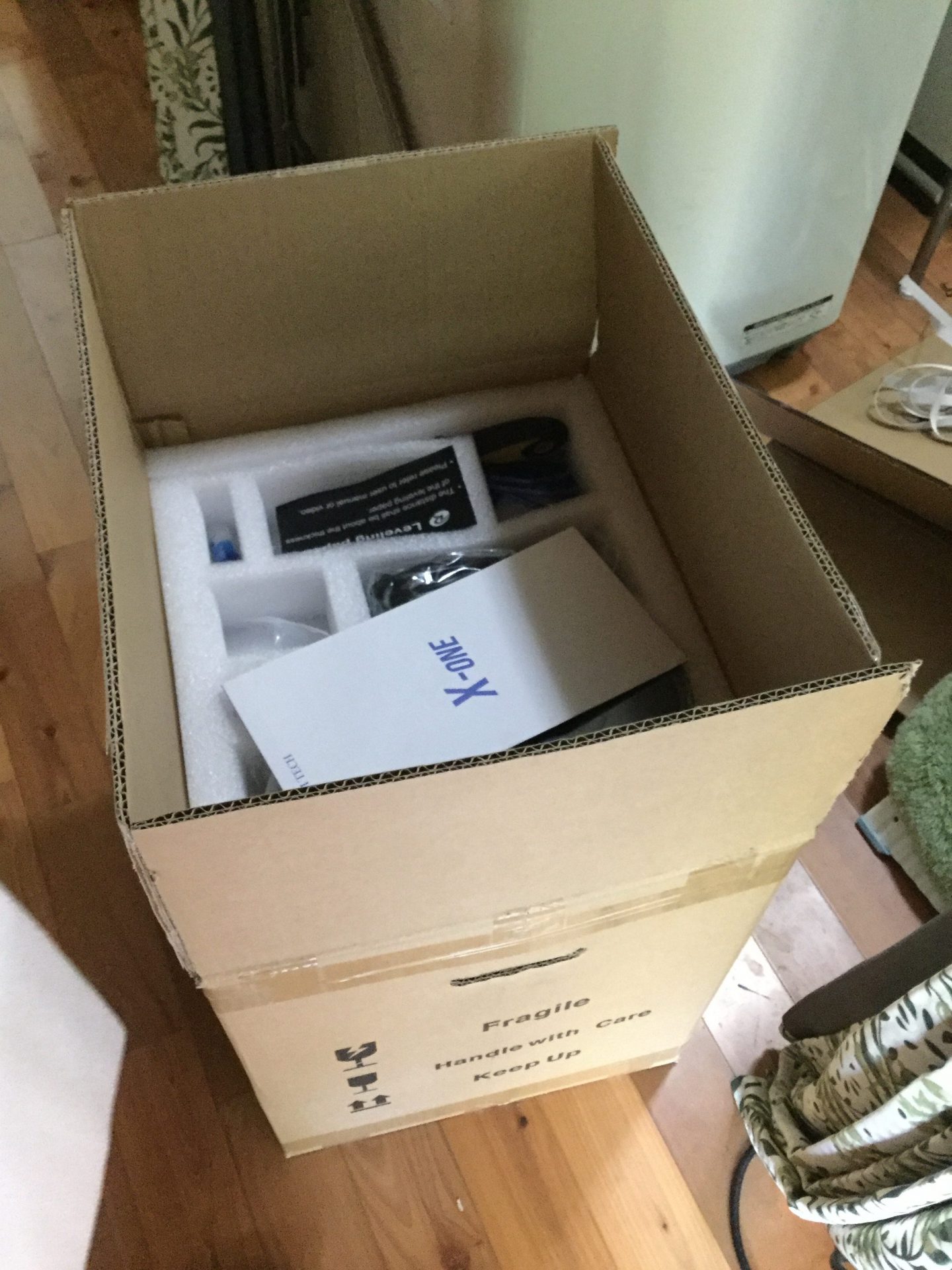

補修用に預かったプリンターX-ONEモデルだが、特に問題も見受けられない感じでこちらに回されてきた。といっても、ここは修理センターではないのだが、中華メーカーの購入やり取りのご縁なのか依頼のような形で送られてきたり、問い合わせのメールが転送されてきたりする。英語でのサポートを中華メーカーとやり取りするのが大変なのだろうけれど、この時代はそれを良しとしたうえで、安価でグローバルな機器が手に入るというものだ。無論。無線LANなどの電波を発信する機材では国内の機器認定が通っている必要があるのだが、3Dプリンターの場合多くは無線LANまでは搭載されていないので大丈夫だ。



梱包の中身を紐解いてみても、特に開梱した雰囲気もない。AMAZON FBAで返送になったというものでもなさそうだ。一応国内のお客様からの直接の送付でタグには返品と書かれている。何をもって返品したのかが気になるところではある。まさか、爆買いの旅行者のようにMADE IN CHINAだったから受け取れないと思ったのなら、3Dプリンターの市場はすでにPC時代の台湾のような状況に中国大陸がなっているのでお門違いだ・・・。

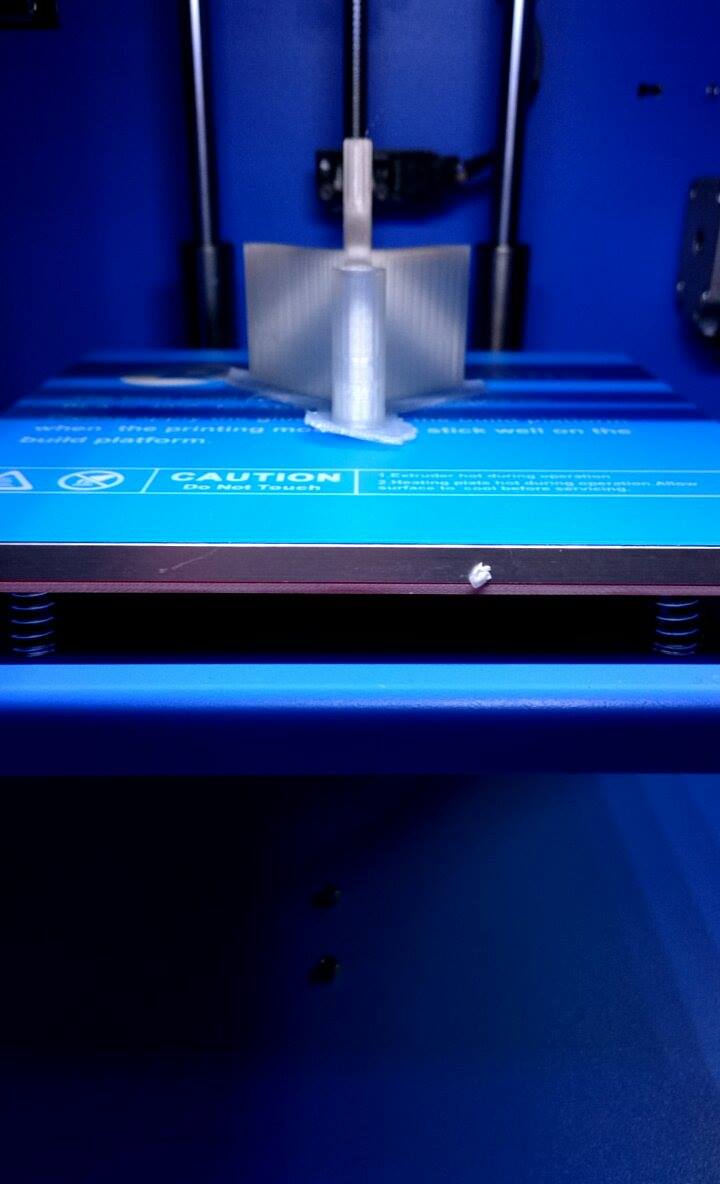

案の定、テストプリントでこちらのフィラメントを使ってみたが安定に綺麗な出力となる。気になっていたモーターケーブルの断線しかかりもないようだ。
plaフィラメントで試したので、プレートのPCグルーの接着力は40度という温度ではちょっと悪いようで、スティック糊を使った。返送前にアルコール拭きをしておこう。スプレー糊が使い勝手は良いのだが、預かり品なので飛散するのは避けておいた。

年明けには、引き渡しが出来そうだ。
