POLYCARBONATEフィラメント試用してみました

テスターのツマミ作成の一件をしているときに頼んでいたポリカーボネート(黒)のフィラメントが届きました。温度設定や速度などが難しいということでしたので速度を通常の半分に下げて温度は250度に上げました。

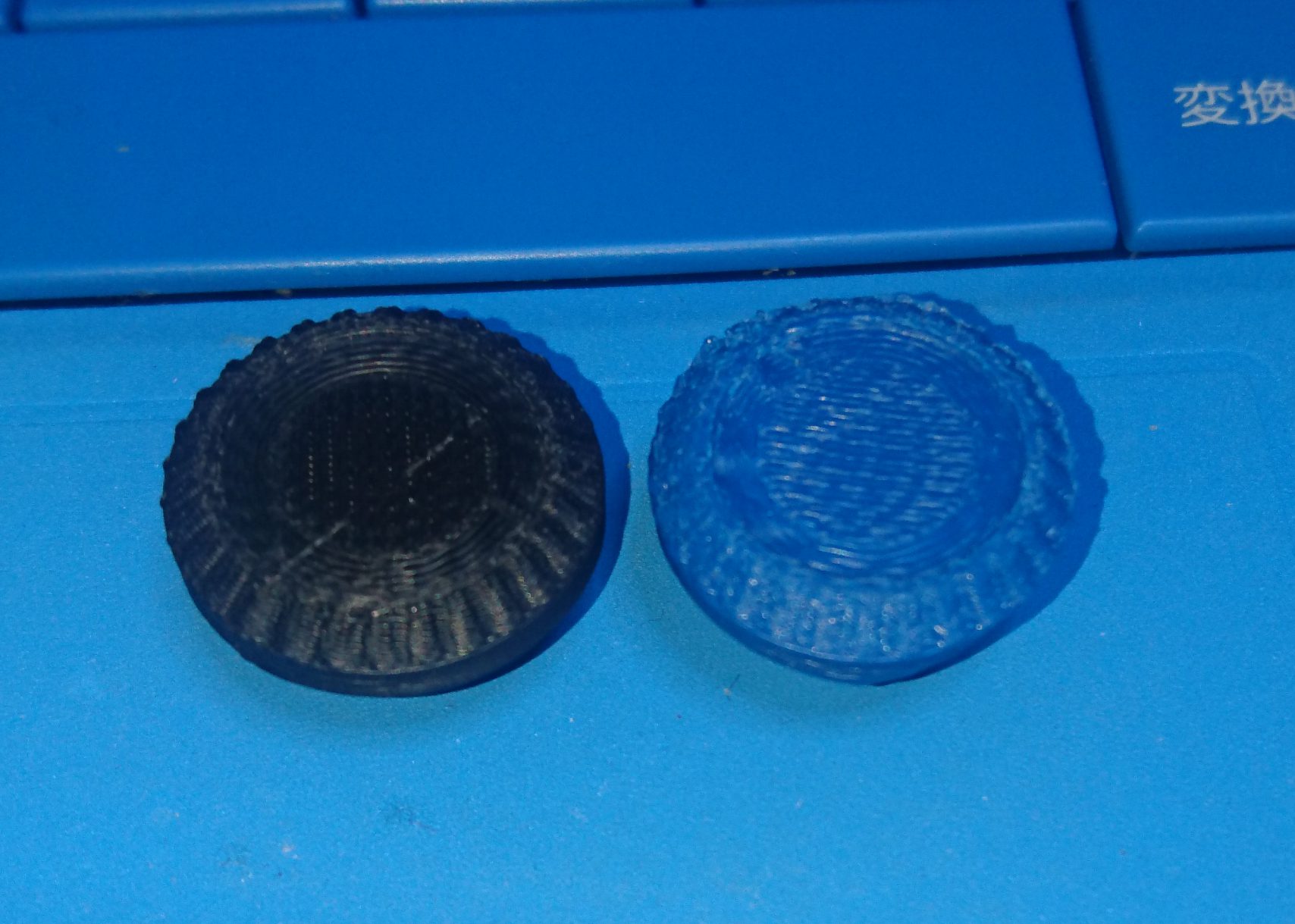

ABS(青)で作成したものとの比較です。









速度をさげたこともありますが、きれいに造形されている感じです。

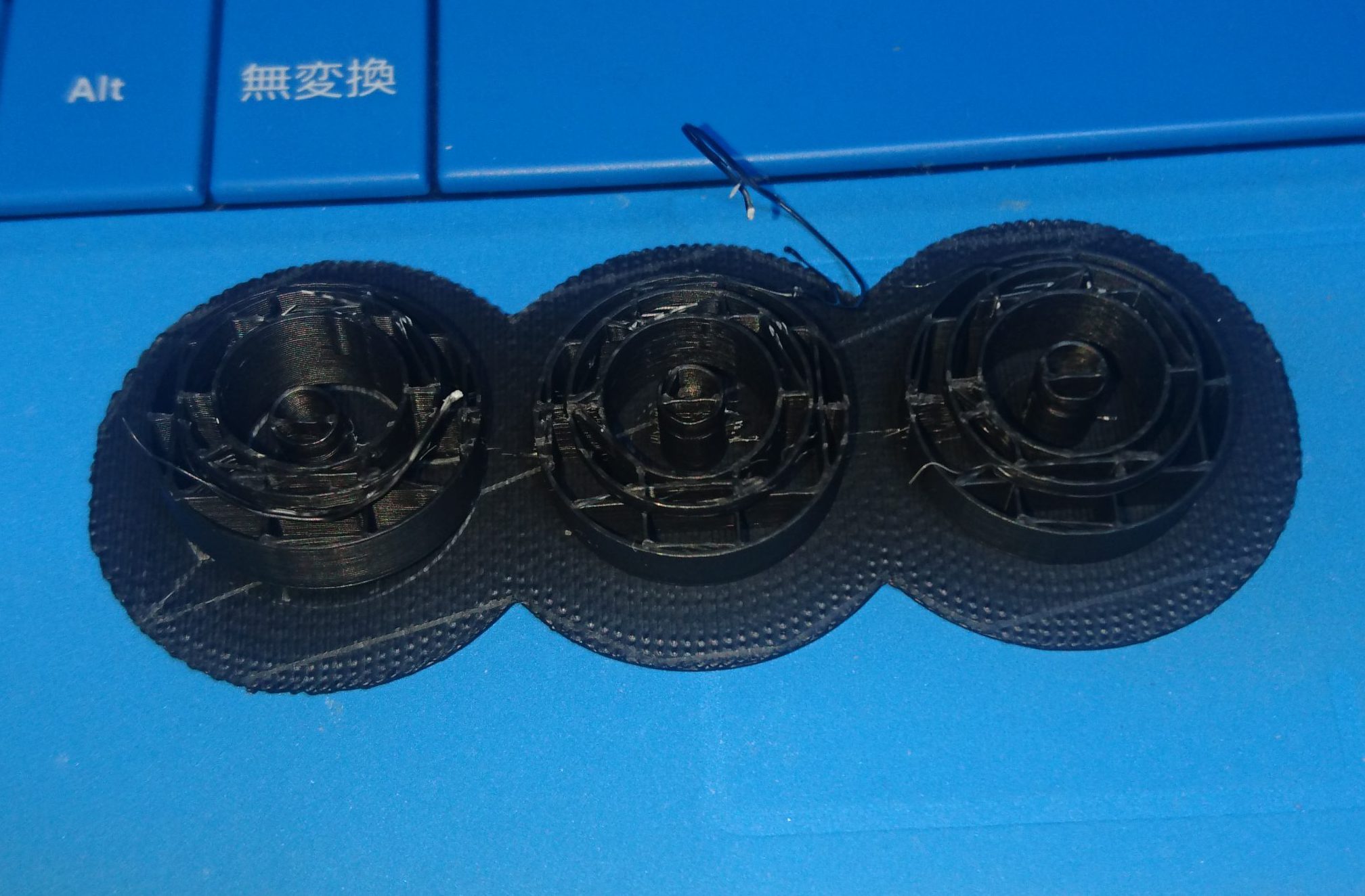

あとは、こんな素敵な効果もありました。ポリカーボネートよさげです。RAFTとサポートが綺麗に取れましたよ。ABSだとむしり取る感じでラジオペンチが必要なところです。

3Dプリント出力は上から作るか下から作るか

今日のお題は、テスターのノブ(ゼロ調整用)のむ3Dデータから実際にどの向きで出力させるかの違いについて実際の事例です。

データ自体は、こちらです。https://www.thingiverse.com/thing:2837097

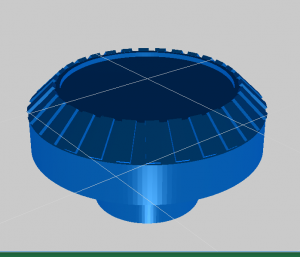

回しやすいように角にでっぱりを配した設計ですね。

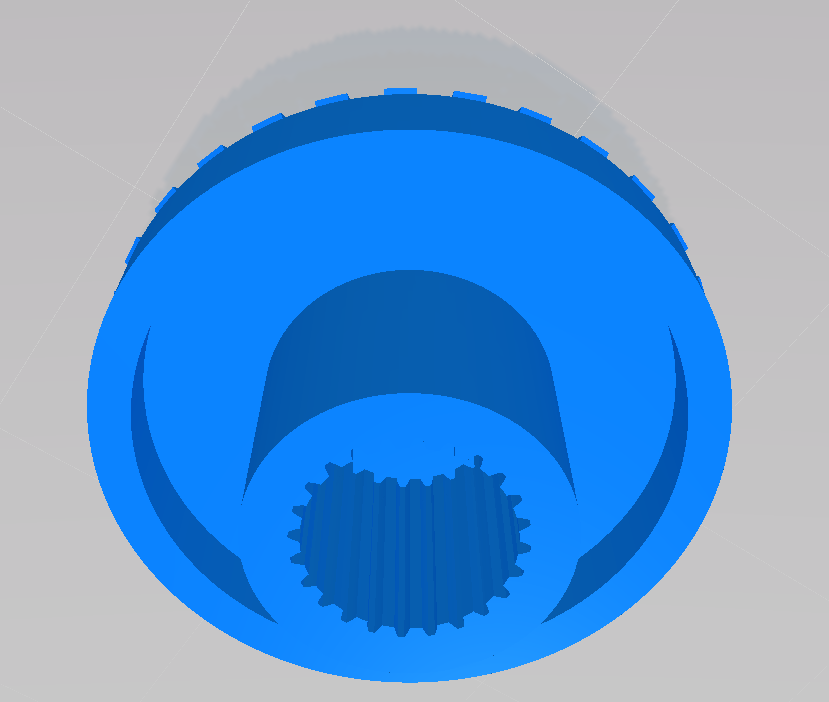

裏がわの軸にはVRと嵌合するようにギアが切ってあります。

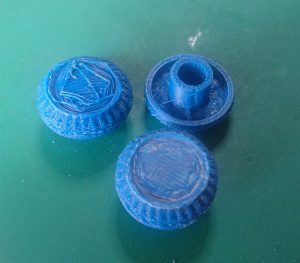

最初に作ったのが軸を上にした事例で、上のものが生の仕上がり

下はリューターで仕上げたもの。

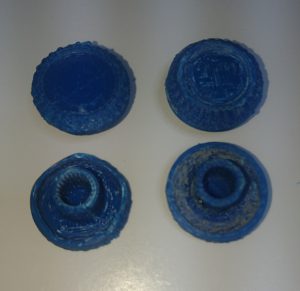

左側がツマミ面を上に出力したもの。右側は軸側を上にしたもの。相違は、ツマミ面を上にしたものでは、表面について加工が必要としない感じですが、軸を上にした場合にはRAFTを付けたこともありデザイン上少し凹んだ形なのでフィラメントが表面に盛り上がる感じになりました。この写真では既にリューターで加工してあります。

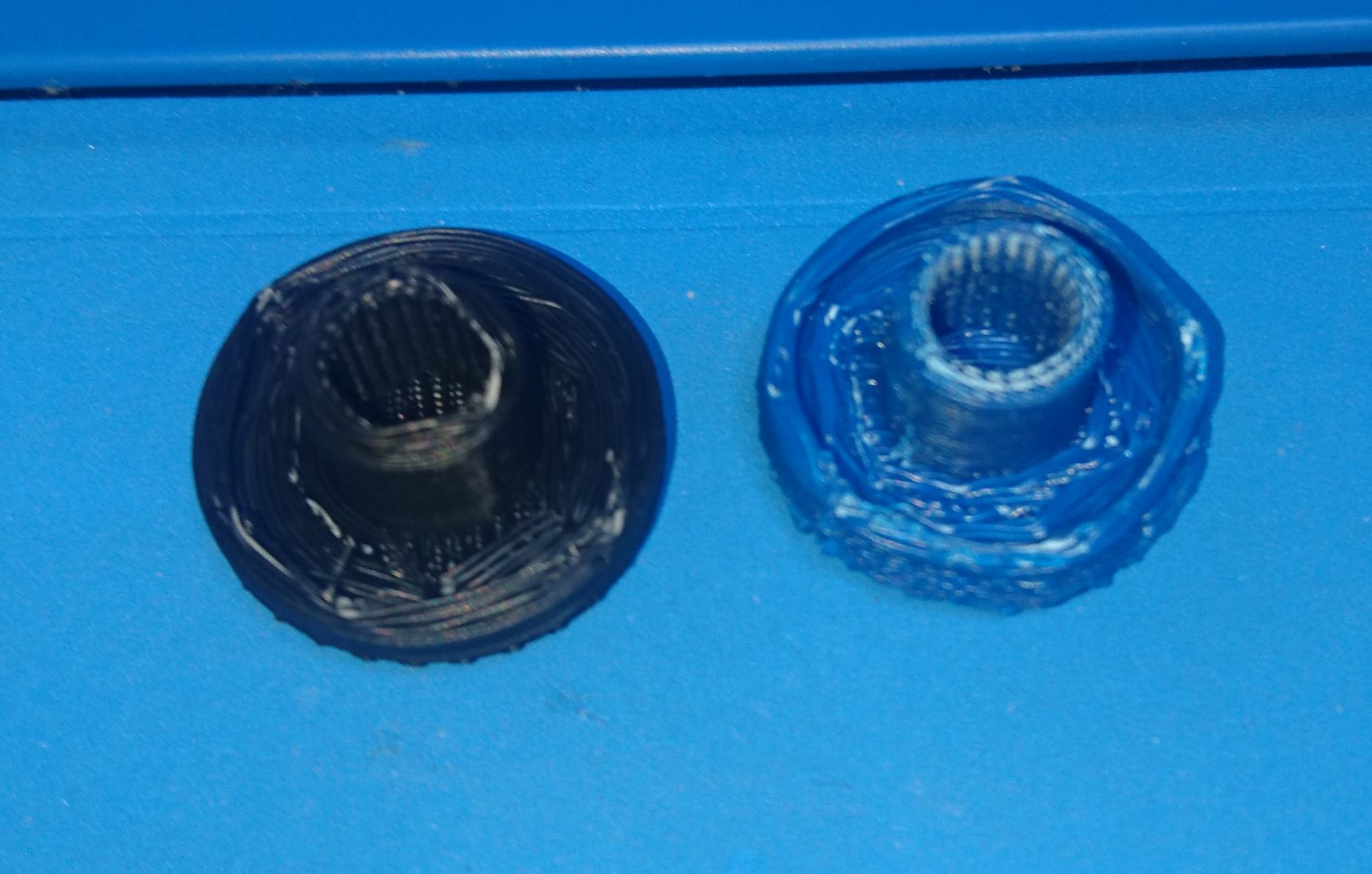

軸内部の嵌合部については差異はとくにみられませんでした。軸をしたにしたものでは、フリルの部分についてもサポート材との間にできる脱着層が0.2mmほど追加されてしまっているので、これを取り除く作業が必要になりました。

無駄になるサポート材をできるだけ減らしたいという観点では、今回のものは軸を上にしたほうが良いです。ケースバイケースでこうしたことを想定して出力する方向を見極めてやりましょう。









基板作りでHello World

E君は、すでに春休みに入っているので学寮からではなくて、自宅から車で里に来られている。前回、作成した基板設計に問題があったそうだ。

今回は、その修正と追加基板の作成に来られている。前回と違って手慣れた動きになっているので、少しは早く帰れるかもしれないのだが、すでに二時間を費やしているからも、八時過ぎてしまうのではないかと危惧している。

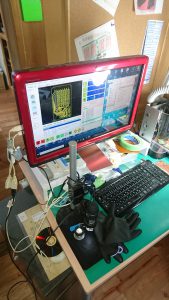

T0.8の基板を二枚作りハトメで連結するので少なくとも今回の場合は四枚仕上げる必要がある。

これで出来上がると中華メーカーに製造依頼するというのが最近の流れなのだが、彼は初めての基板にちゃんとシルク印刷でメッセージをいれたいそうだ。それがうまくいかないのだそうだ。

いれたいメッセージは白黒で描いたHello Worldのロゴだった。里ではULPの機能を使っていれたことはないのでネット情報やマニュアルなどから何が間違っているのかを横からみているとはまってしまった問題が二つあった。

彼が作成したイメージは白黒ではあったが24bit諧調のBMPだった。少なくとも256色以下に減色しないと扱えないのだが、実際に白黒の描画したので気づかないというものだった。ツールは正しく減色しろというメッセージを出していた。

減色するにはPaintソフトでフォーマット変換して保存ということになるのだが、ここでは、この作業の際に名前を変えて保存することになりすなわちオリジナルファイルとは違うパスに置かれてしまうのだが、その点に気づかずにオリジナルファイルを参照していたようだった。サイズが減っていないことを指摘してパスが違うことを理解してもらい、いわゆるピクチャフォルダに変換後のファイルは保存されていた。

あとは彼の頑張り次第だ・・・
