色々と整理が必要で対策中

パーツボックスのトレイ不足を3D出力した話は前回だったが、さらに個別案件で購入したスポンサー付きの部品などを別管理にする必要も生じて対策が望まれている。そうした開発依頼作業での活用と在庫整理も兼ねて、コストパフォーマンスの良さそうなアイデアが出てきた。100円均一のセリアなどで購入できるトレイと厚手のA4ファイルケースの組み合わせだ。なかなか良いのだが・・・

続いて今回開発したのはA4Lサイズの薄手のファイルケースに内蔵させるカスタム仕様のパーツトレイでこちらは3Dで作成した。背の高さは20mmほどでファイルケースに合致している。

材料費の観点では、実際に四つの部品トレイで作ることになるが一つ100-150円程度だフィラメント代としては・・・だが。ファイルケースに綺麗にフィットするのでとても良いと自画自賛。

そして振り返って最初に試した厚手のものについても隙間を埋めるトレイを作成することでフィットすると理解したので、次回はそちらも作ることにしよう。今週は台風到来で、印刷中に停電するなどの状況もありましたので出力は半分のみです。

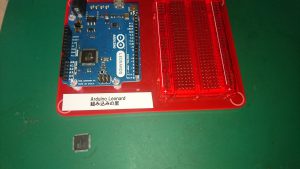

Arduino Leonardoの再生処置

組み込みの里を始めたころに導入しあったArduino Leonardoだったがラッチアップでも起こしたかのようなふくらみがチップ表面にあってたぶん何かノイズで壊したような経緯があったのだろう。先日Arduino UNO r3についていたATMEGA16AUの故障問題があって張替に挑戦したのだがQFNのリードレスパッケージでは挑戦しても報われなかった。

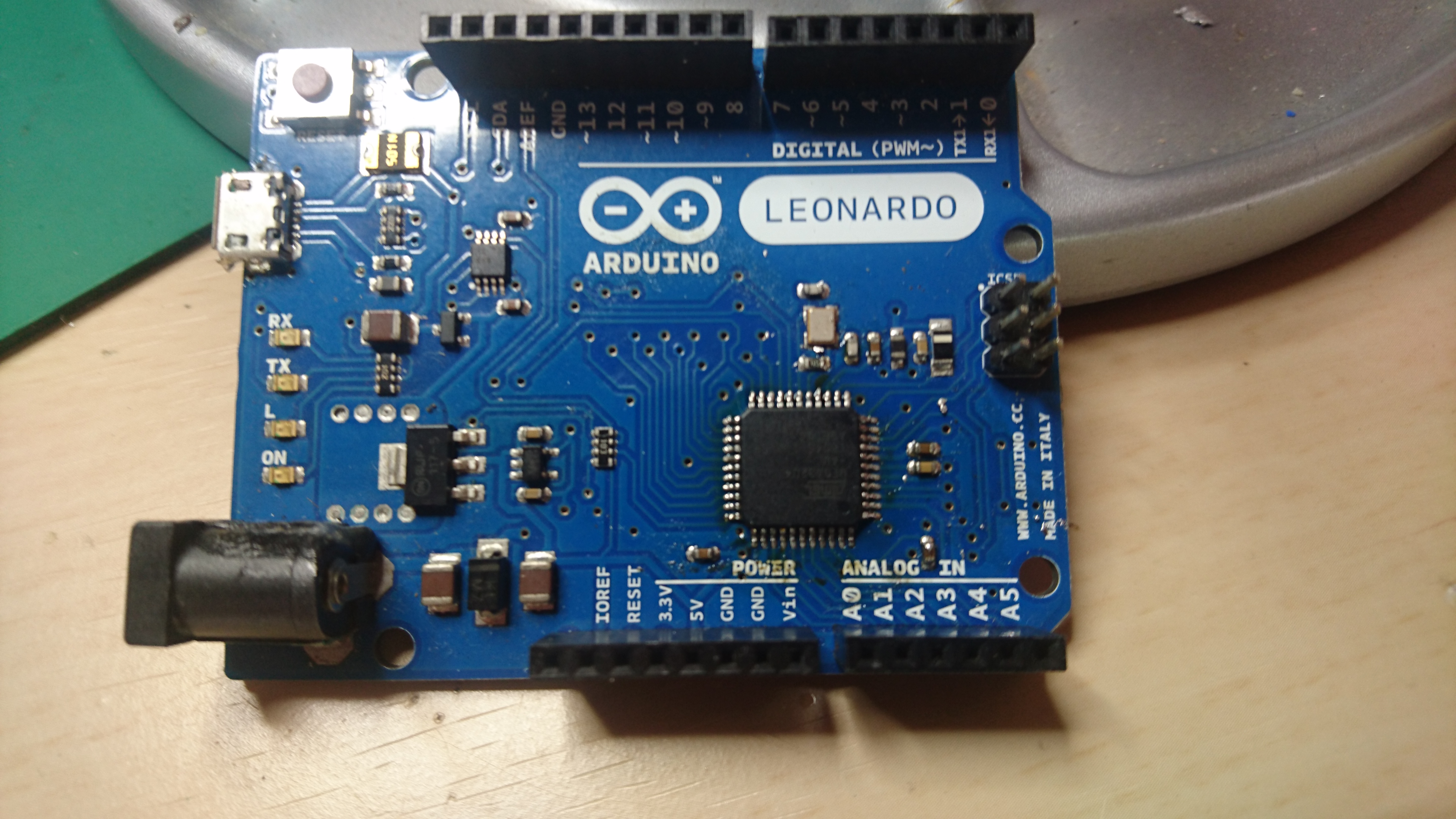

Arduino Leonardoでは周辺チップの取り込みがなされていてUSBも話せる豪華なチップが乗っている。幸いにもQFPのリードが周囲に出ているタイプなのでチップを張り替えることにした。取り外しにもちいるのは、低温で溶けるタイプの鉛フリー半田LEOなどを使って周辺リードを全て半田で満たしてしまうというやり方だ。ただし、今回のケースではチップ固定するための接着剤が付いていたようで加熱して糊が柔らかくなるのに時間が必要だった。

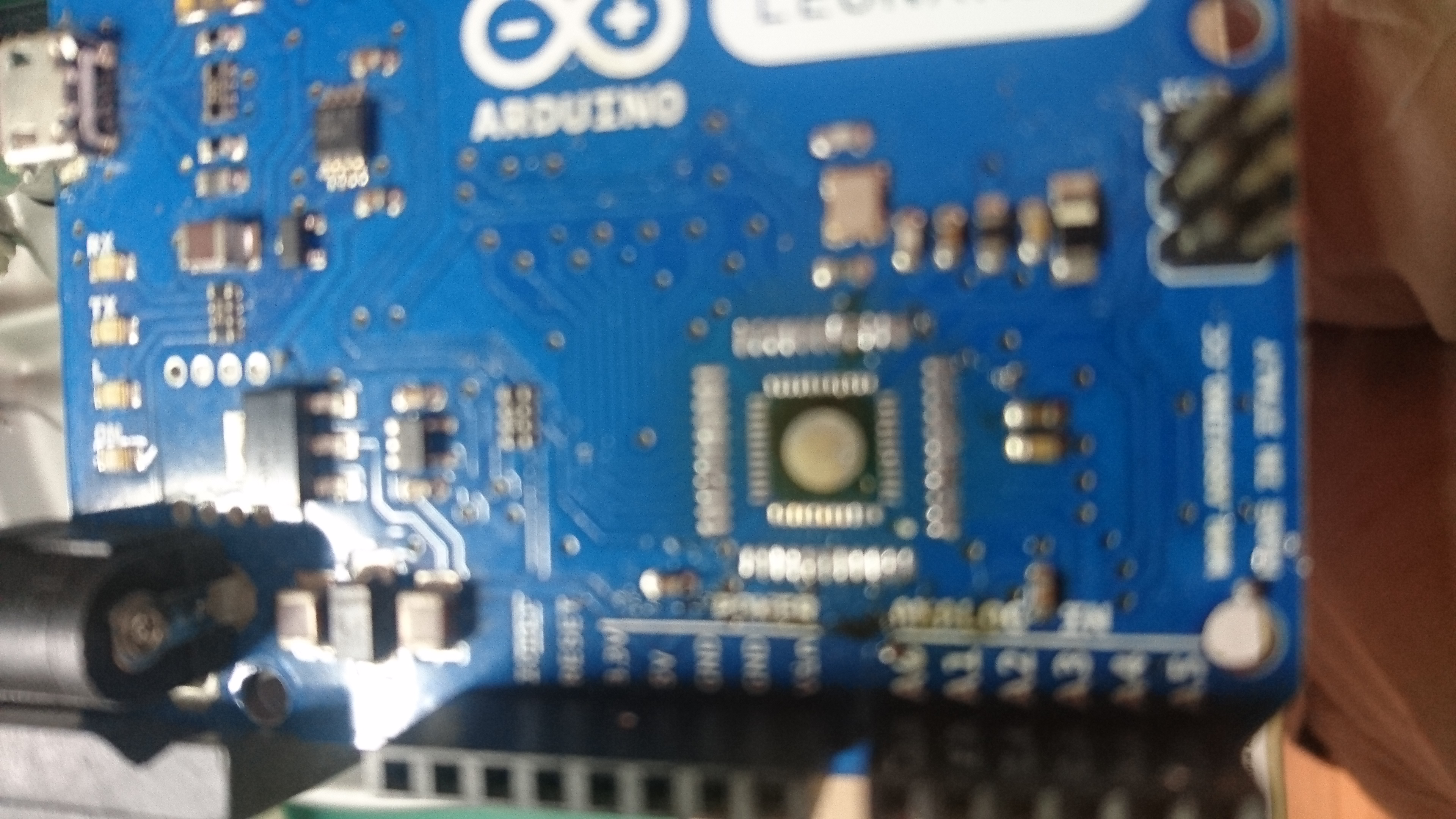

外した後はフラックスリムーバーで綺麗にしてから交換チップを仮止めするのだが、なかなか位置決めが難しい。4方向のリード位置がOKとなったら1か所のみはんだ付けして固定してから再度確認して良ければ、全体に一気にはんだ付けをして、吸い取り電線で余分な半田を取り去るやり方で進める。

拡大鏡を使って半田付け箇所を確認していき問題がなさそうなので、Fuse設定などを書きこみファームも更新しましたが、最終的にUSB側を挿入してもWindowsが認識しないので、今度はテスターでチップのピンと対応する周辺やランドとの接触を確認して導通試験を試みましたが問題は見つからず。

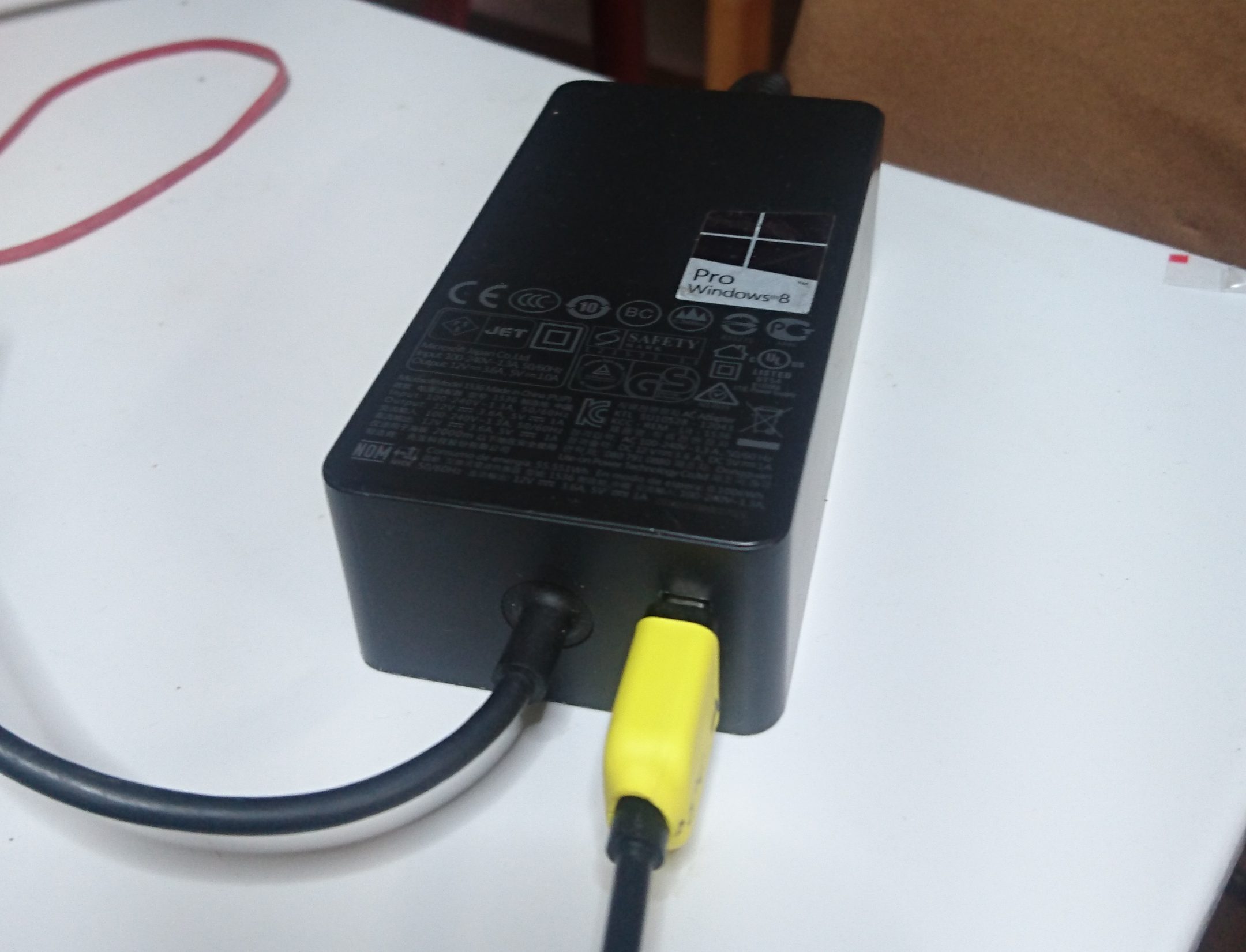

はてと確認に利用したUSBケーブルを使って携帯とPCを接続しても無反応で携帯のみ充電が開始されました。そう、確認に用いたケーブルの間違いでした。疲れましたが、これを機に充電ケーブルにはマークを付けることにしました。

デジタル腕時計の製作体験とIchigoJamの入院

夏休みの木更津高専で行われたIchigoJam体験に参加された小学生の母子からご連絡をいただき、お姉さんに連れられて組み込みの里においでいただいた小学三年生です。
体験会では、IchigoJamのプログラム体験を親子でされていました。モノづくりや電子工作にスイッチが入ったのか、当日配布した組み込みの里のパンフレットを頼りにご両親にせがまれていたそうです。
念願かなった里でのテーマはいろいろみてもらったうえで、半田付けがそんなに量も難易度も高くないデジタル腕時計を作ってもらうことになりました。

とはいえ慣れないはんだ付けなので、ここは接着剤ではないことを学んでもらいます。いじわるをするわけではないですが、最初にROHSの半田付けを練習でしてもらいました。

基板のかけらにドリルして抵抗三本とりつけるのですが、お手本を一つ見せて、よく部品と銅箔を温めてから間に半田をしみ込ませるとうまくいくよと・・・

部品のリード線の切り方も見せましたが、あとはキット本番で学んでもらいます。ここでははんだごてで如何に部品リード線とパターンを温めることが出来るかの練習です。

ですからわざと難しいROHS半田で苦労させてみました。右側二つが小学生が苦労した戦いと学びの成果です。はんだごての鏝先を大きく当てて熱を加えないと難しいということは学んでもらえました。


本番のキットは同じくROHSではあるものの低温で溶けるタイプの千住金属のLEOを用いてはんだ付けをしてもらいました。こうすることで熱の与え方も含めて慣れてうまくはんだ付けできるようになった感触をもってもらいました。
里謹製の3Dプリンターで作成したバイスで固定することではんだ付けがしやすいことも体感してもらってから利用してもらいました。
ラジオペンチでリードを加工すること、ニッパーの刃の向きと飛ばないように押さえることなどがきょうのまなびです。真剣なはんだ付けのまなざしはいいですよね。半田付けが終わり全体を確認してショートもなくうまくはんだ付けが出来ました。苦労して練習した甲斐がありましたね。電池を挿入して仮組をしてみると一発動作でした。

あとは実はパズルのように難しいアクリルパーツを積層して図面に描かれている説明と現物を照らし合わせながら組み上げるのが彼のトライアルとりました。もう一息。

そして完成した時計をみる彼の横顔からは誇らしげな印象さえみえますね。









のちほど帰りはお母さまがお出迎えに来られて、実はIchigoJamがうまく動作していないという話を伺ったのは帰りの間際でした。

次回こられるまでお預かりすることになりました。

お預かりして確認してみたのですが、こちらは特に問題なく動作しているようでした。テレビとの相性があるかもしれませんが、おそらくIchigoJam側の電源スイッチを接続後に入れれば問題はないのかと思われます。

ペンチ三兄弟

ホームセンター関係のイベントが先週幕張メッセで開催されました。管理人は、クラス会が夕方から船橋で開催される予定だったので、里からこちらに赴き、何かモノづくりに便利な工具とか材料とかはないものかという観点で探していました。大きな会場を4つ使ったものでしたので最近のDIY女子をターゲットにしていたりDIY女優の中田さんを呼んだりとにぎやかでした。溶接・溶断もパーソナルな時代になりかつての高専の実習工場設備に萌えていた時代が奔流になってきた感じさえあります。

写真の物は、その会場で愛用しているニッパーなどの工具メーカーKEIBAの三点セットです全長で70mmほどなので普通の工具の半分以下です。こちらは燕三条のメーカーで創業93年の老舗です。切れ味は抜群で組み込みの里で当初米国のDIY市場の安さから工具セットを買い求めてきましたが今後のモノづくりをしてもらう若者にとっての工具の出会いが残念なものにってはとカンブリア宮殿で取り上げられていたKEIBAに乗り換えていました。

この三点セットは創業80年で企画されて商品化されたものですが、アクセサリというわけではなくて実用に耐えますし使いこなしとしてはこの小ささで高精度な噛みこみがとても有用です。写真で三兄弟が載っているのは居酒屋のコースターです。

古いノートパソコンの基板交換などではすこしへたったフレキ基板の挿抜などが難しいことに遭遇したりしますが、細かい小さな箇所でも、このようにしっかりとグリップして挿抜が楽に安定してできるのは便利です。

むろん、こうしたミニチュアの工具は通常工具の価格と比べればとっても割高なものですが、興味のある方は里においでの際にご紹介しますよ。

夏休みの追い込みだ

朝いちばんに電話をくれたのは、何度か来てくれていたA君だ。「組み込みの里は、今日使えますか?」「はい、どうぞ何時にこられますか」「10時半くらいに伺えます」「片付けておきますので、お出かけください」

夏休みも追い込みの時期なので、自由研究の課題作成を仕上げたいとのことだ。参考になるサイトを見つけて、相当するものを作成したいとのこと。なんとか必要な部品は里でご提供することが出来た。5年間の蓄積かもしれない。彼は、何度目かなのだけれど少し遠いので母上の車の運転で来ていたのだが、今は中学生になり自転車での道のりだけれども来れるようになったわけだ。

5Vの小型リレー
マイクロスイッチ
100kの可変抵抗
5mm LED
保護ダイオード 50V1A x2
モーター制御トランジスタ
抵抗 など
細いユニバーサル基板

モーター制御する何からしいが見守ろう



バックナンバー処分します

希望者はお知らせください、来年一月末に処分します。

QST 2011 Mayから 2015 Decまで

電子工作の記事などを通じて英語に親しんでみませんか。






Interface 2015年1月号から12月号まで

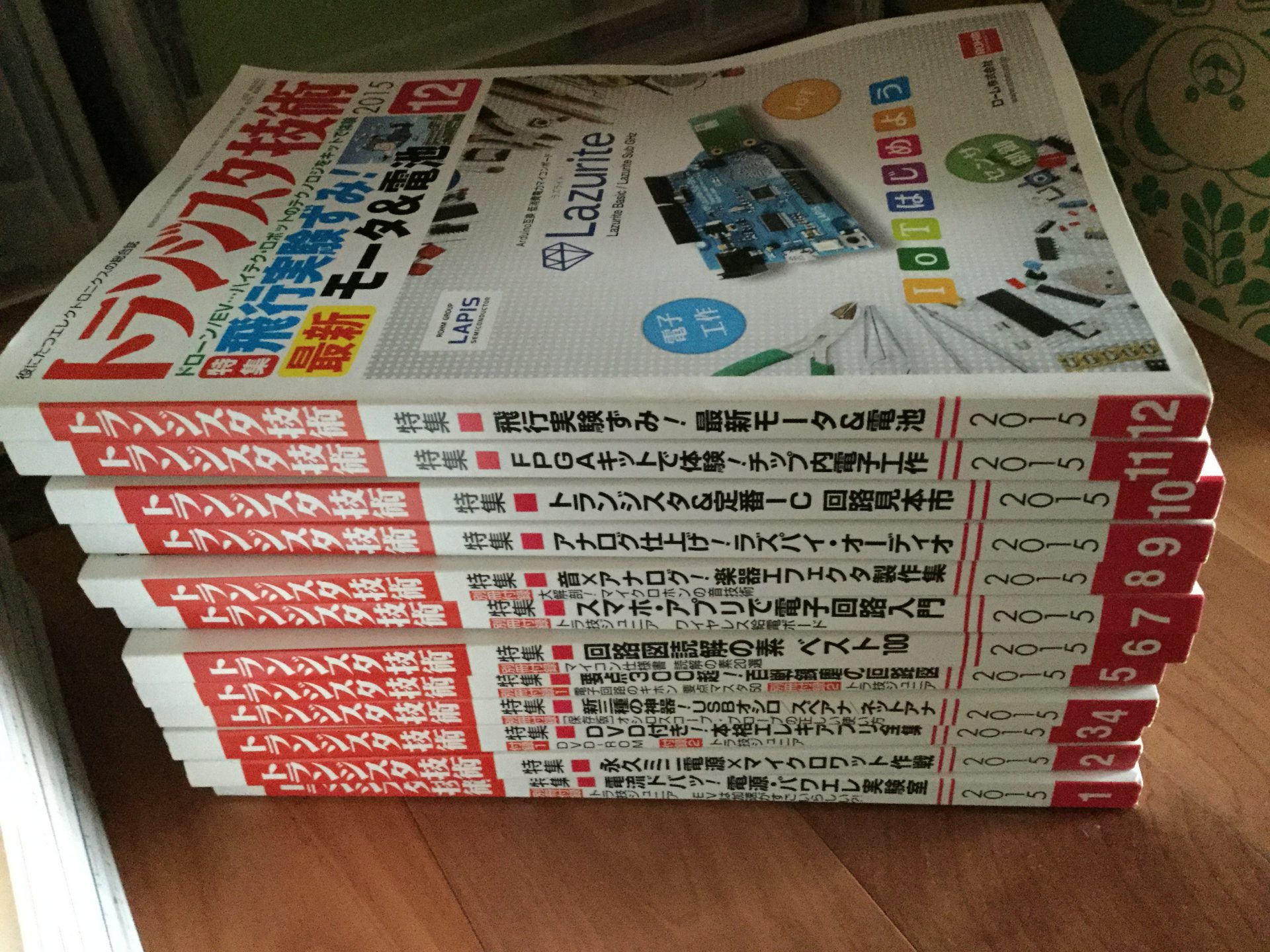

トランジスタ技術
2015年1月号から12月号まで

===>行き先決まりましたありがとうございます。





[挙動不審の中華Arduino] Faboの温度センサーが正しく読めないわけじゃなかった

imageFaboの動作確認をとっていたのだが、付け替えたはずの中華Arduino UNOでは温度センサーが正しく読めていないことが判明した。

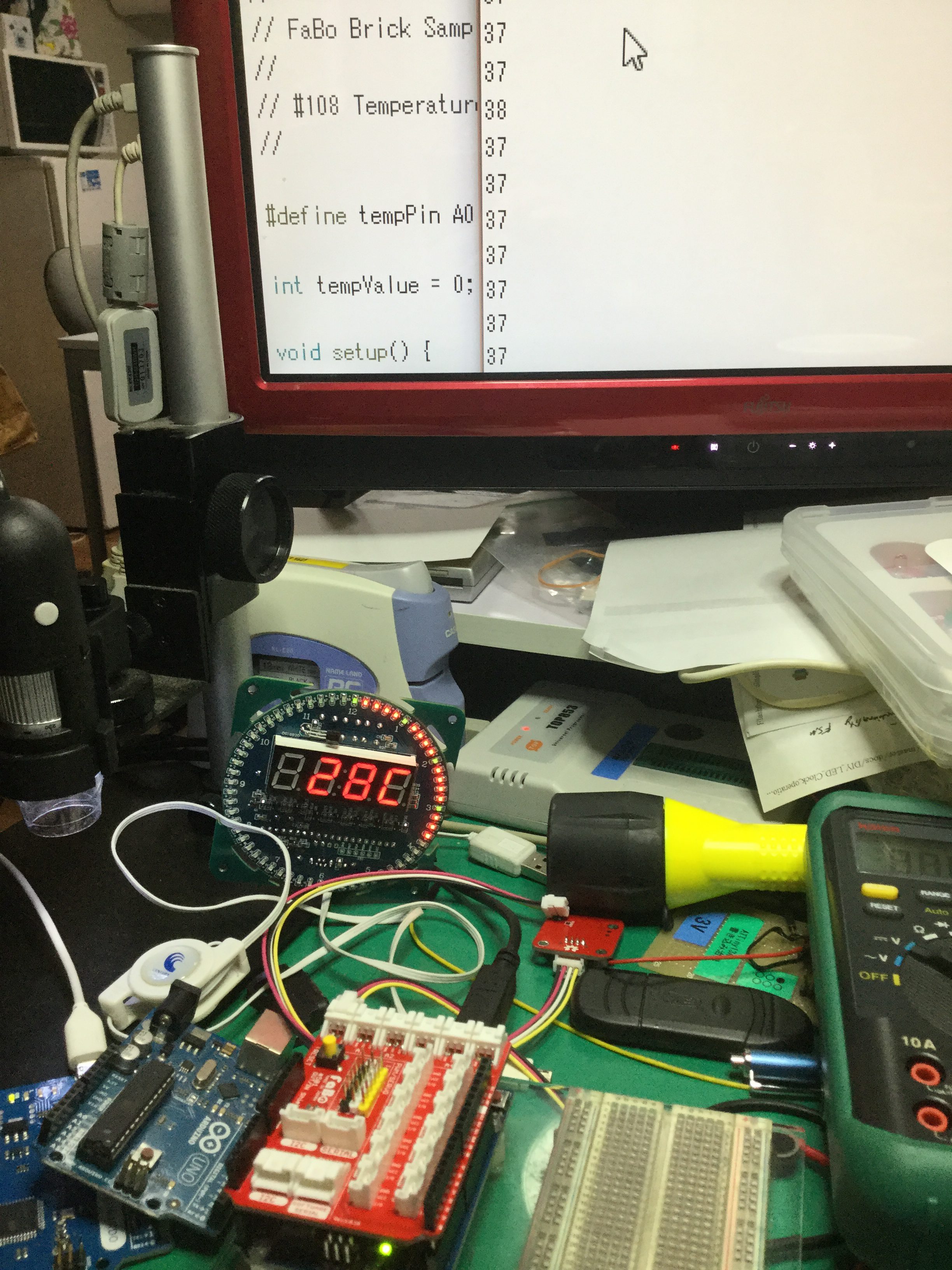

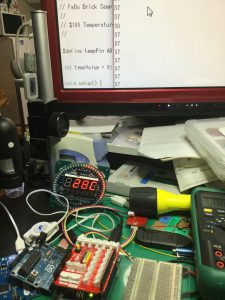

左の写真をみてもらおう。
サークル時計の中央の表示はDS18B20による値で正しいと思われるのだが、後方の拡大液晶表示は更に9度も高い温度が表示されている。

何かが間違っている。

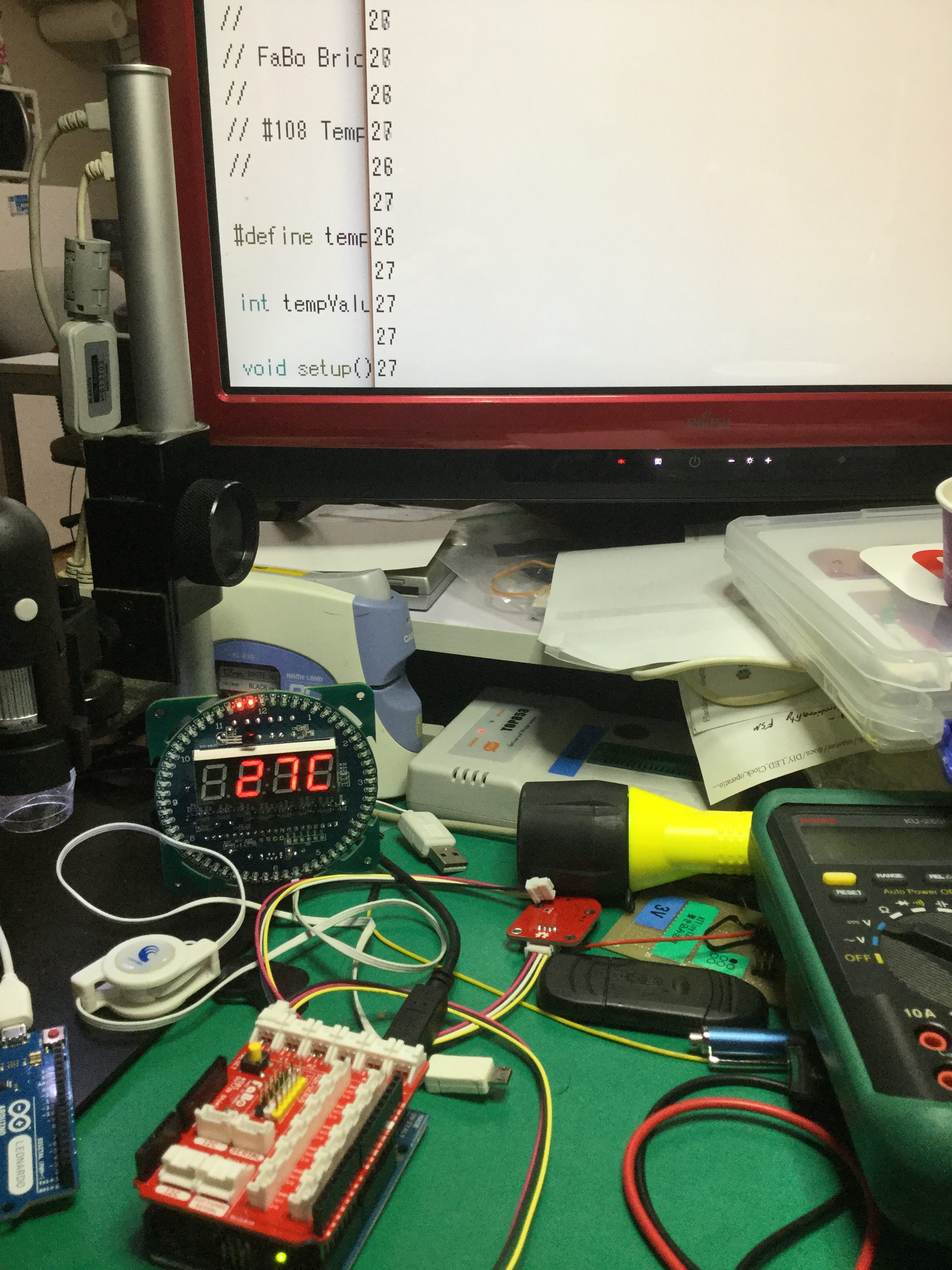

image古いほうのイタリア製のArduino UNOでの測定結果は、後方のモニタも同様に27度と表示している。

ちなみに、このセンサーは電圧で温度を出力するLM61CIZは2.7Vで動作する温度センサーで-30度から100度の範囲を300mVから1600mVまでのアナログ電圧で通知してくれる優れものなのだが・・・。

どうやら怪しいのは中華のArduino UNO互換機だ。電源電圧が5Vかかっていないような雰囲気だ。ADの最大計測値は電源電圧だから低いと仮定した場合には、読み取り値が大きくなり結果として温度が高いと表示してしまったようだ。

手抜きをして、サンプルコードをそのまま入れて、中華製Arduino UNOの素性を明らかにしていなかったことが事態を引き起こしたということだ。

ちなみに手元にあったArduino Leonardoでも正しい値を表示した。

電源電圧を測定してみると若干中華Arduinoの電圧が低いのだ。ちなみに動作条件はどちらもUSBでPCと接続してIDEでサンプルを書き込みシリアルモニタで確認しているわけだ。

回路図から追ってみると、どうも接続していないはずのDC入力があるという判断をしてFETがカットオフされてUSBからの電源供給がFETに入っているダイオードの順方向降下が起きているようだ。ADCが動作するのは、その最大電圧に対しての計測なので、温度が高く表示されてしまったということのようだ。

さて、対策(補修)はどこだろう

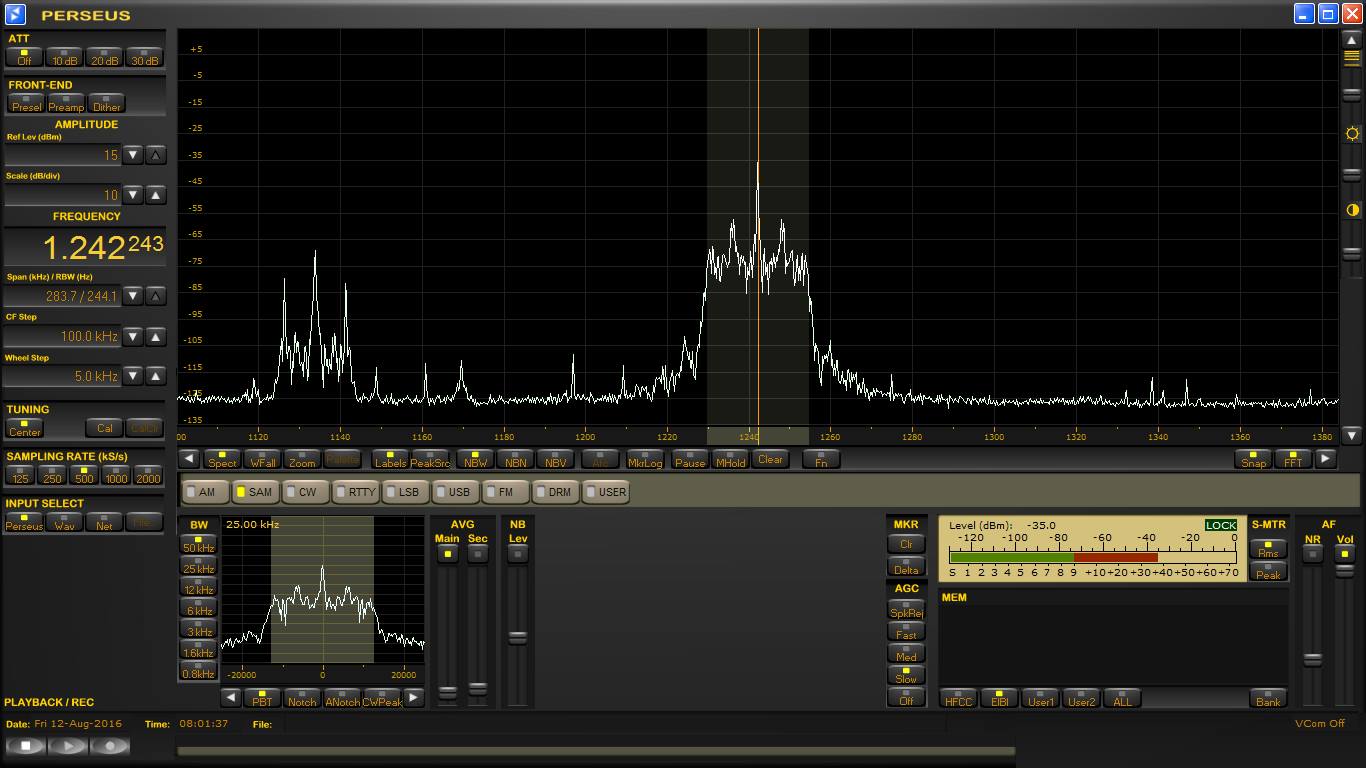

[Perseus] RFのスペクトル体験環境の整備

PerseusWindows10へのホスト環境移管で更新に手間取ったRFスペクトル体験のSDR受信機だが、実際には従来使っていたVAIO-Xというマシンを専任で設置していたので、今回の移管では設置場所も含めた使いやすさには問題が残っている。

VAIO-XにはUbuntuへのシフトを任命したので、サイズの小さなマシンを棚に突っ込んでディスプレイだけを見せるというのもできなくなってしまった。Perseusの環境としては一台専任で稼働させておけば、残りはリモートアクセスということも出来るのだが、当面マシンの手当てと場所がない。

USBのデバイスサーバーをアンテナ収容口近くにあるアクセスポイントと含めて整備して、そこにUSB機器をいくつかつないでおくことで自在にシェアが出来ればよいと考えていますが、はたしてどうなることやら。この種のマシンのドライバーがきっと未署名でWindows10に対応するには、ZdiagなどのWinUSBへの対応ツールが必要になるのだろうとは想定内だが・・・。製品は既にどれも終息状態のものばかりで流行らなかったようだ。

http://buffalo.jp/product/wired-lan/device-server/ldv-2uh/

http://zadig.akeo.ie/





[ご注意] 中国からの送料無料の送達確率は100%ではありません

多くのモノづくりが、日本を離れてしまい電子部品などの流通も様変わりしていて、電子部品市場である、秋葉原に近いからといったメリットよりも、Aitendo のある末広町に近いからというメリットが出てくるような事態になっている。そう中華市場に世界中の電子部品ニーズが集まっているからなのだろう。

知己の御仁は、もともと大陸からの部品手配で、子供達に向けた電子基板などの開発提供サービスを繰り広げていたのだが都内にいるメリットが無くなったということや、退職したセカンドステージに入ることも含めて北海道の屈斜路湖近くに本拠地を移転した。まだ現地でオフィス建築中なのだが・・・。Japan-Postの配送が来る地域ならば全国どこでもOKだということだ。

さて、組み込みの里を始めるころと中華市場での電子部品入手がメジャーなメソッドに変わり始めたことが相まって国内の通販のみならず徐々に中華通販での手配が増えてきている。大陸の通販を直接対応するには、知己のようにマンダリンで応対できないといけないのだろうけれど。それが難しい私には、aliexpress が英語レベルで敷居をさげてくれて助かっています。

aliexpress では AmazonでいうPrime会員はないのですが、ある程度の軽量な電子部品であれば数量規模の範囲で送料無料で送ってくれるショップをリストしています。おなじ商品でも数量を増やしていくと、ある量をきっかけとして有料に変わることにはなります。送料無料で対応している場合は、China Post Air Mailが一般的で、ここからJapan Postに配送されてきます。

表題の送達確率だが、経験からいえば98%程度だ。50回に一回くらいは送付から2か月かかっても到着しない、中国からの出荷履歴があるが、日本への到着履歴がないという事態が多い。注意しなければならないのは、Tracking Informationだが、ショップがChina Post Air Mailを使わずに別の業者に依頼される場合には、一切トラッキングインフォメーションが出ないこともままあるが、98%の確率でほぼ一か月以内には届いているという実績でもある。

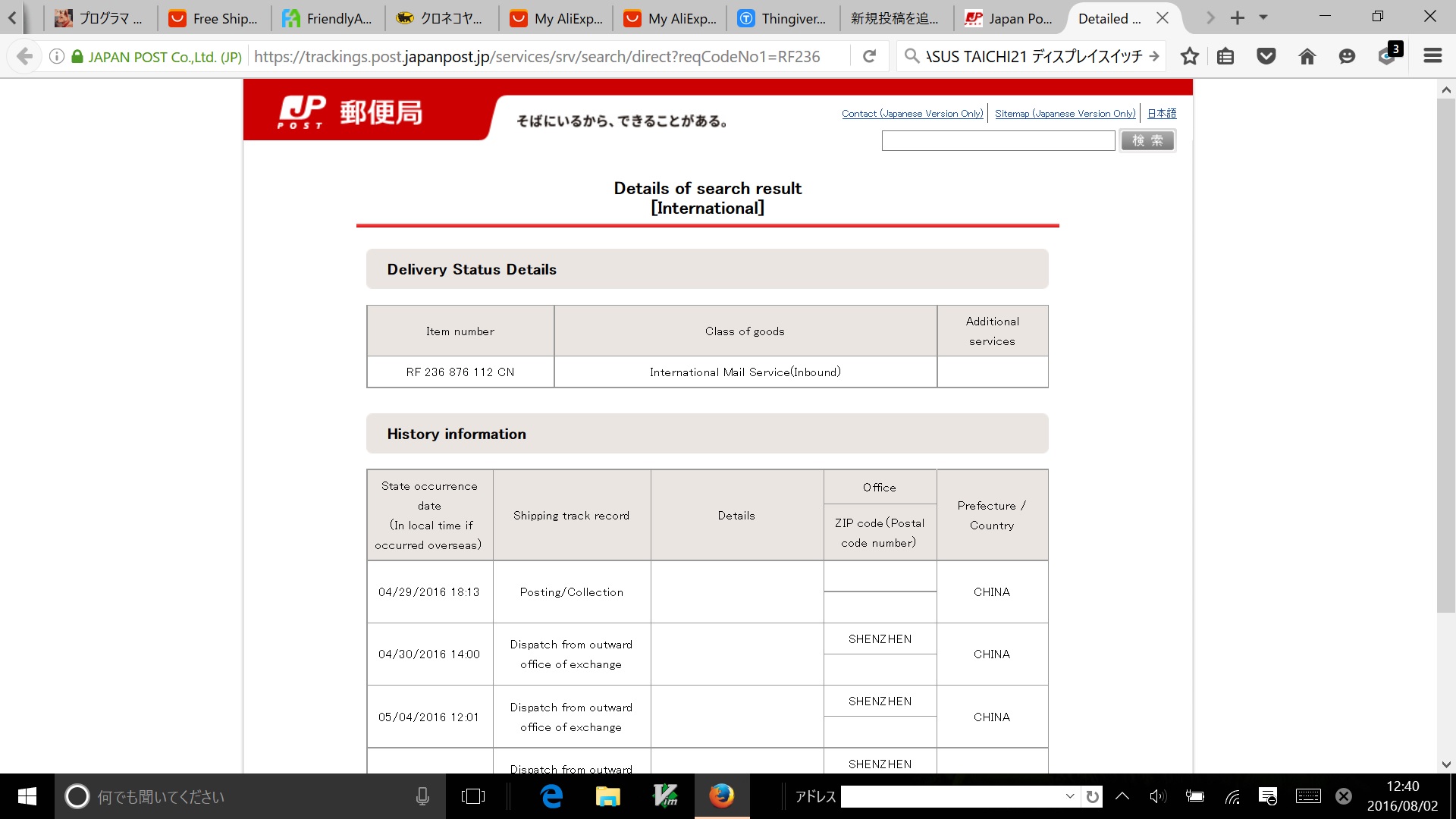

China Post Air Mailに発送されたといっても安心は出来ず、下の事例のような形で、同一のトラッキング情報が何回も出荷された上で、結果として日本国内への着荷情報がないというケーrecordスもあり、何が起こっているのかは貨物でロストしたとだけは言えないのではないかと思われます。





注意すべき点として
・ショップの開設時期と実績の確認 (取り逃げのcaseもありますが、Aliexpressでは補償されます)
・出荷された場合のトラッキングデータのウォッチして一か月以上トラッキングデータが中国から出荷にならない場合にはアラートをショップにメッセージで投げる
