[Perseus] RFのスペクトル体験環境の整備

PerseusWindows10へのホスト環境移管で更新に手間取ったRFスペクトル体験のSDR受信機だが、実際には従来使っていたVAIO-Xというマシンを専任で設置していたので、今回の移管では設置場所も含めた使いやすさには問題が残っている。

VAIO-XにはUbuntuへのシフトを任命したので、サイズの小さなマシンを棚に突っ込んでディスプレイだけを見せるというのもできなくなってしまった。Perseusの環境としては一台専任で稼働させておけば、残りはリモートアクセスということも出来るのだが、当面マシンの手当てと場所がない。

USBのデバイスサーバーをアンテナ収容口近くにあるアクセスポイントと含めて整備して、そこにUSB機器をいくつかつないでおくことで自在にシェアが出来ればよいと考えていますが、はたしてどうなることやら。この種のマシンのドライバーがきっと未署名でWindows10に対応するには、ZdiagなどのWinUSBへの対応ツールが必要になるのだろうとは想定内だが・・・。製品は既にどれも終息状態のものばかりで流行らなかったようだ。

http://buffalo.jp/product/wired-lan/device-server/ldv-2uh/

http://zadig.akeo.ie/





[Windows10] Perseusの再稼働

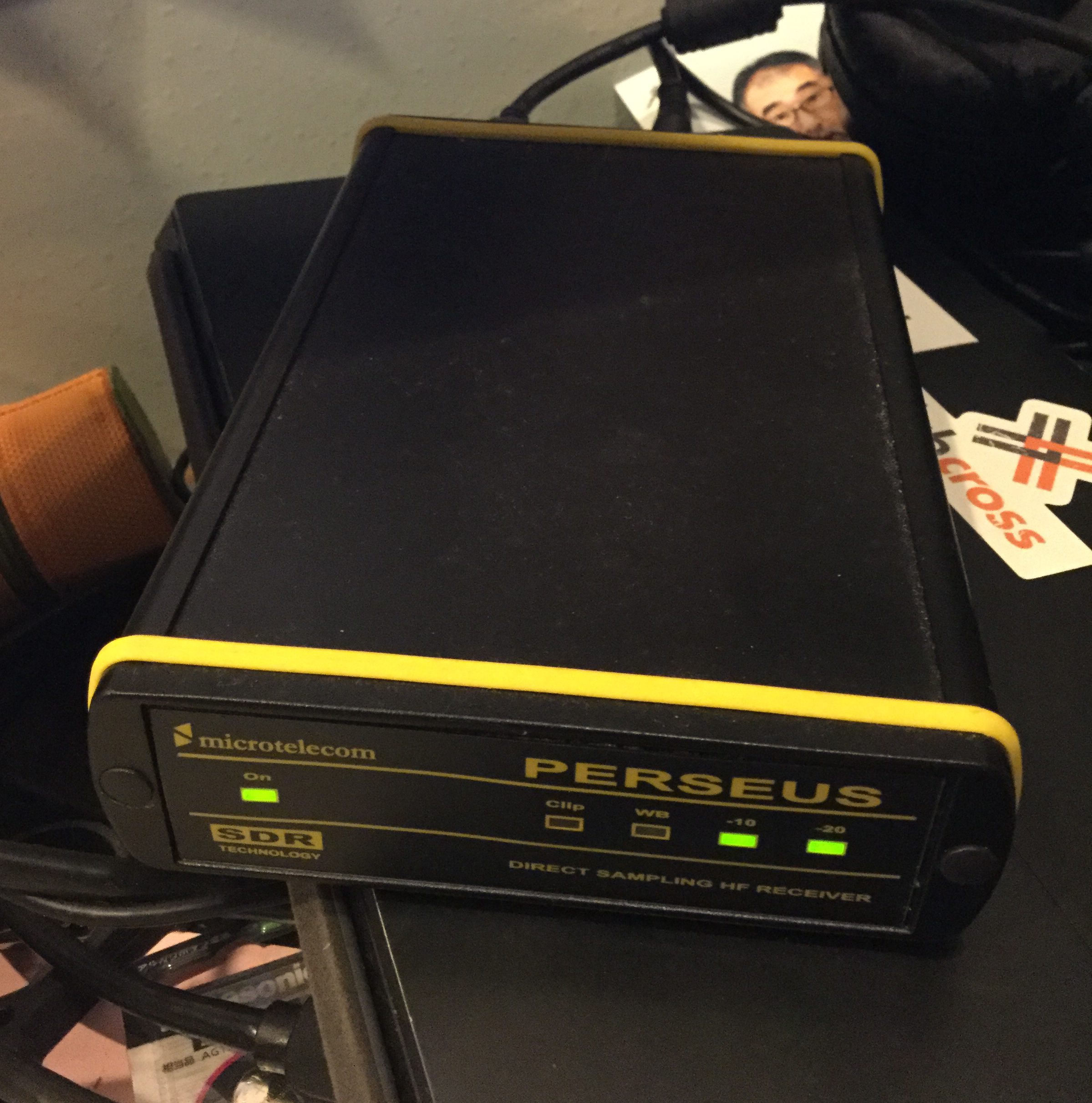

土曜日に、訪問してくれたラジオ製作の子供たちに電波を見せてあげようとPerseus(イタリア製のSDR)を稼働させようとしていたのだが、今までは、あまり使い道のないATOMの2GBマシンのVAIO-XがWindows7で仕事をしてきたのだったがWindows10移行時代でUbuntuに宗旨変えしてもらっていた。そして、ペルセウスのソフト自体もあいにくとWindows10の壁にあたり準備がかなわなかった。AM放送やアマチュア無線をモニタするのと表示帯域幅でのリアルタイム表示などから目的によっては保有しているスペアナよりも見やすいものとなっているので、当日使ったPCスペアナで見せたニッポン放送などのブロードな波形では刺激が弱かったと反省している。

imageMFTにいき一旦自宅に戻っての補給体制に入るので、ペルセウスも持ち帰りWindows10で動作確認することを進めたところ、問題点はDriverの署名が必要となり同梱されていたzadigというツールで処理できた、またPerseusのライセンスファイルがUbuntu化してクリーンインストールしたVAIO-Xの中で消失したことも含めてPerseusのソフト更新(V5)と合わせてライセンスファイル購入をイタリアのmicrotelecom.itにお願いした。

必要なのは、PAYPAL の支払いアカウントでした。私のPAYPALアカウントでの住所入力は日本語化されていたので日本語表記にしていたが、外国とのやり取りで製品サイト側で確認するという目的で正しくコードがわたる気がしないので、ここをROMA字表記に変えることにした。あいにくと、県名フィールドは漢字でのリストからの選択しか出来ないのであきらめた。

Perseusのアプリケーションでライセンス申請を行う箇所では、英語しか受け付けなかったので心配だったが、ライセンス申請ファイルを生成して、メール添付して送付するともに、paypalで送金を行い、イタリアの月曜明けるのを待った。

2016-08-08日曜深夜にも関わらず手続きをしてくれたのか、朝にはライセンスファイルが送付されてきた。ドライバーは既に、サイトから落としたものを署名付与ツールに基づいてインストールして名称もPerseus RcvrとしてPCに認識されていたので、届いたライセンスファイルをPerseusのインストールされたフォルダに置くことで稼働することができた。

従来のV4までのUIと大きく異なることはなさそうだが、以下の機能が追加になっているようだ。

V5 software main features:
  • Resizable application window up to a HDMI screen resolution of 2560×1400 pixels

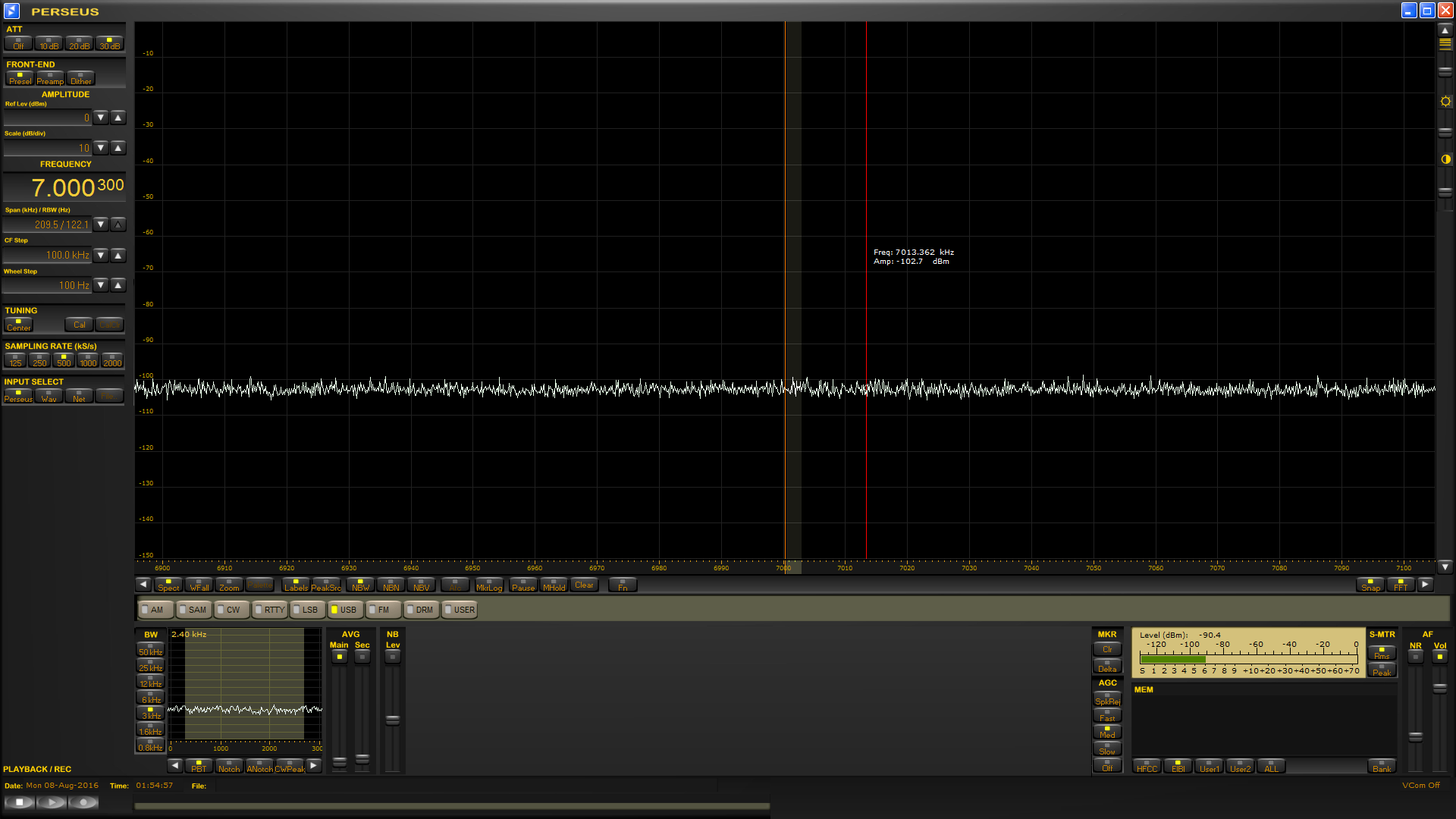

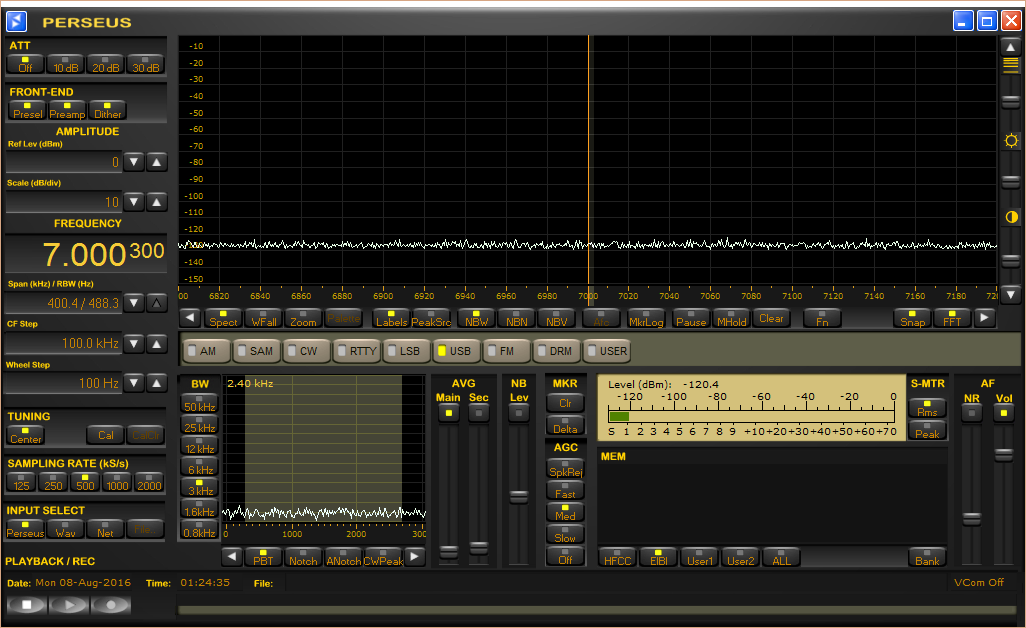

    • 2016-08-08 (2)確かにでかい画面で見ることができるし、一望できるレンジが広がった形になっている。





  • New, faster Digital Signal Processing engine
    • 処理速度も画面に応じた形であげられているようだ。
  • Much faster spectrum/waterfal screen refresh rate up to 120 lines/second
  • Much improved waterfall quality
  • Dynamic spectrum averaging for a more comfortable spectral view
  • Revised tuning options with better man-machine interface
  • Full support for XP/W7/W8.1/W10 Microsoft Operating Systems
  • Future support for split spectrum/waterfall display operations.

里に持ち込んで、アンテナが接続された状況で、使えるようになるだろう。



HyGain DX-88 バーチカル復活プロジェクト (6)

DX88_test2

当該コネクタのはんだ付け対処後、設定条件なども合わせこんだ。

前回の報告で、電界が弱くなっているのではないかというご指摘をいただき、同軸処理の見直しを行いアンテナ側のコネクター処置について再度更新を行い十分なはんだ付けがなされるようにしたところ電界強度メーターの段階でも強くなっていることが見てとれる状況となったので、復活したといえるのだろう。

ガス半田ごてを利用しての野外でのはんだ付けではあるが、風に吹かれたりして温度が必ずしも確保できず、最後は鏝先を外してトーチにしてのロウ付け状態とした。同様に屋内側についても見直した。

HAM

こちらが従来の5D2Vでの配線当時のもの



HyGain DX-88 バーチカル復活プロジェクト (5)

DX88_test

8DFB敷設後のPerseusでのニッポン放送受信

8DFBケーブル30mが届き、今回は、中継延長なしで届くようになった。必要な長さは25mほどのようだ。8DFBを使うとようやくアマチュア無線のケーブルという気がしてくる。予め外部に引き出すために内径20mmのパイプを通してあったので、8DFBの引き込みに問題は無いはずだった。

HAM

5D2VでのPerseusでのニッポン放送受信

あとから、やってきた光ファイバーの線を引き込んでしまったので8DFBとの隙間を少しずつ調整しつつの引き込みを行い、外側での引き回しもあまり小さな回転半径で曲げないように、伸ばした軒先の中を引きまわすようにした。

埋設した塩ビ管も途中冠水していたこともありまずは、新たに掘り起こせた範囲でのパイプと追加パイプで余長も十分に確保して設置した。埋設は、次回にした。内径20mmの塩ビパイプを連結して塩ビ用の接着剤をたっぷりとつけて接続し、両端のパイプ部は曲げずに、スミチューブを段階的に重ねて8DFBの幅に密着するようにした。さらに自己融着テープもつけることが必要だろう。

アンテナ状況の確認として以前のラジオモニターで目安としているニッポン放送のキャリア強度で比較するようにしたが、設定が違っているものの復活したといえる状況だ。

HyGain DX-88 バーチカル復活プロジェクト (4)

天気も良く、少し日が傾いてから同軸ケーブルの交換作業を始めた。5d2Vから8DFBへの交換と共に埋設の検めである。

既設ケーブルは、埋設部で漏水冠水していた、埋設していた中継コネクタがやられていた様だった。接続部分の接着を再確認して今回は中継無しでということでもあるが防水に越したことはない。

エルボーのパイプを買ってきたので明日朝から遣り替える予定


HyGain DX-88 バーチカル復活プロジェクト (3)

image一点、接続点の同軸コネクターのはんだ付けを確認する必要があり外皮とのはんだ付けが外れているようだったのでガス半田ごてを用いてはんだ付けをしたが、トーチにしてようやくはんだ付けは確認がとれる段階になった。

トータルでの導通は得られずやはり断線が起きているようなので、今回はアンテナ側からの測定を試みた。ラップトップにUSB接続のネットワークアナライザーを用いて野外で行った。

2016-05-03 (4)結果から、アンテナ側から8.144mとなり総長から考えると、埋設区間の地下ということになるらしい。昨日の結果と合わせると誤差も含めてケーブル交換したうえで断線個所の確認を再度行うべきかと思われます。

8DFB同軸が割安かもしれない

バーチカルアンテナの復旧工事の過程で、同軸ケーブルの断線が判明した。8DFBへの移行を考えて調べたところ割安なお店を見つけた。取り急ぎ所要サイズの30mを手配したのだが、m辺り286円だった。送料込みでも、9445円と破格だ。同様に10DFBもあるらしい。

電線屋さん

HyGain DX-88 バーチカル復活プロジェクト (2)

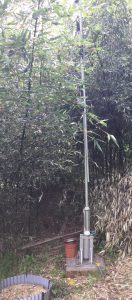

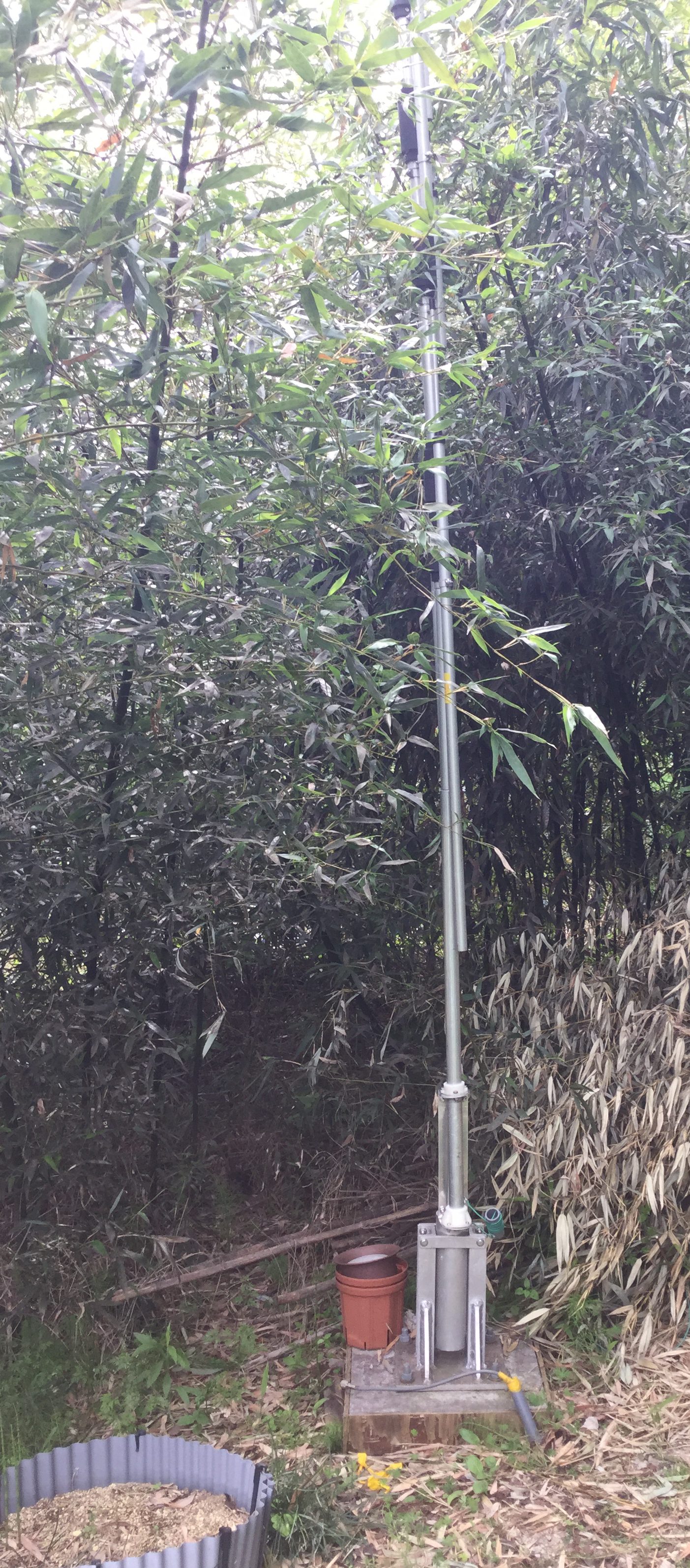

image アンテナベース部品は、出来上がっていたので天候もよく、アマチュア無線をされている知人の来訪もあり手伝ってもらいながらアンテナ再設定を行った。

再構築完了後、中華無線機に接続するも思ったように受信ができない。アンテナの不具合のようだ。

バーチカルの給電点はマウントで絶縁されていて内部で同軸のM座コネクターに配線されているのだが、内部のはんだ付けが外れていると考えて再度倒して確認したところはんだ付けが外れていた。ガス半田ごてを用いて苦労しつつも再建をしてコイルで外部終端していることからM座コネクターの点で導通があることも確認できたので、内部問題なしと判断した。




ところが、解決改善をみないのである。給電点で導通確認をしたので、ケーブル端でも確認できるはずなのだが、こちらでは導通が取れない。同軸が断線しているようだ。

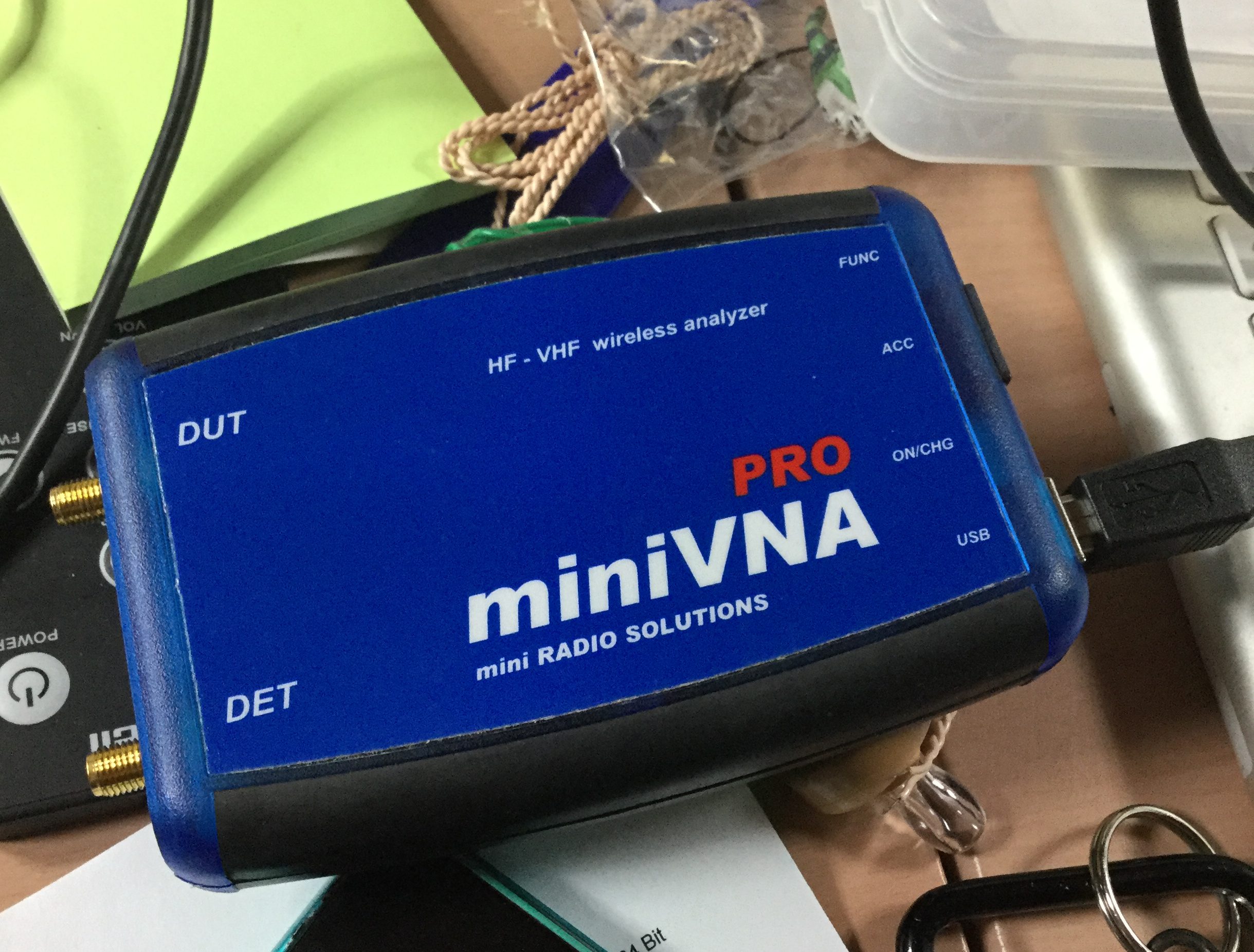

5DFBを20mほど引き回しているので、ベクトルネットワークアナライザーを用いてケーブル長確認を用いて断線個所の判断をすることにした。

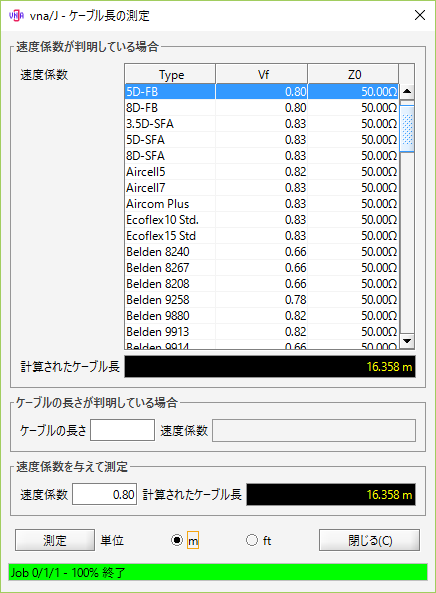

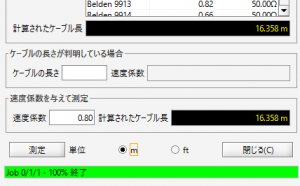

2016-05-02 (17)やはり、ケーブルが途中で断線しているようだ、およそ16mの点とのこと。地中埋設部分からの立ち上がり部分での問題のようだ。



アマチュア無線 無線工作の誘い

IMGP9149開局準備のまま進まない組み込みの里ですが、送信機の調整が出来るように再開をしましょう。アナログな無線機ばかりですが・・・。

IMGP9156





唯一パソコンとつながる機能を持った通信機が、こちらのElecraftのK2だ。転職直後に米国の書店で見かけたQSTに掲載されたキットで100Wまでの出力が出せるフル機能のHFマシンでした。いつかはと、思い続けて自宅建設を機に購入して製作に入りました。

IMGP9151

この冊子が、キットの組み立て説明書です。かつてのヒースキット社が達成していたわかりやすい説明書、そして性能を達成に導くサポートがちりばめられていました。

Kencraft社のQR666も作ったことがあるのでしたが、大規模キットの再興は素晴らしいものです。

IMGP9155K2というネーミングからは、高い目標がうかがい知れます。 よく設計された基板を分散マイコンのPICが通信しながら制御実現しています。





IMGP9153 IMGP9152

シンプルなシングルコンバージョンの形式をとった無線機であり基板の上で連結されたように写っている水晶振動子は、フィルターを構成しています。そして水晶周辺に配置されたバラクターダイオードは、フィルターの帯域幅制御に持ちいるものでした。



たくさんのトロイダルコイルを巻き、無線機の製作の楽しみを満喫できるキットでした。視力低下の前に取り組み、この写真の左端にある蓋の部分が100Wの送信アンプです。ヒースキットの製作記事を思い返します。パワートランジスターの放熱に用いる金属が酸化ベリリウムで猛毒なので注意するようにという記述でした。

HyGain DX-88 バーチカル復活プロジェクト (2)

image一晩かかりましたが、無事に出力完了しました。
使った素材はナイロンT910です。











内部は中空にしましたので、サポートが出来ています、ナイロン素材でのサポート部分は固いというよりは強靭でしなやかなために、削るという作業が難航しますが、外すという観点ではABSよりはやりやすいかと思います。毛羽立った内側の部分の処置は、まだ課題です。







スムーズに、嵌合しました。













imageすでに出来ていた部分と合わせて一応完成です。ちょっとフランジ部分が小さいので再修正を次回トライして設置に移りたいと思います。
