拡大ルーペスタンドの修理いろいろ 蛍光灯からLEDへ



電子工作をする上で、半田付けや部品の確認など拡大鏡はとても便利で必須なものだ。特に蓋つきの拡大鏡が有用なのは、危険性があるからだ。安価なルーペスタンドではプラスティックレンズをクリップした形の洒落たもので小さなLEDが下についていてボタン電池を内蔵してそこそこ明るくつくので当初は便利に使っていた。

根暗な環境で使うのならばアリかもしれないのだが、こちらは明るい田舎の陽光が差し込む環境なので拡大鏡がピントを結ぶ当たりにはともすると狼煙があがってしまう事態となるのだ。こうした過去のインシデントがあり蓋つきの拡大鏡が必要なのである。

組み込みの里を開設したのは、2012年で10年前になり当時はLED化が進んでいない状況だったので卓上用のルーペスタンドライトには12Wの小さなサークル蛍光管がレンズを取り囲む形でついているものだった。電子工作オープンラボで小学生から大人までを迎える机には一つずつルーペスタンドを設置していた。

先週3名のお子さん達からの申し込みで再開した形になったのだが、久しぶりに確認すると一台のルーペスタンドの蛍光灯が切れていた。予備のランプを買い置いていた記憶があったのでストックを探すとなんと品番違いの大きなワイド蛍光灯だった。すでに蛍光灯のスペアパーツは販売終了となっていてストックもないようだった。対応策はLEDに交換改造するという道のようだったが、取り急ぎ、机を4つ稼働させるために他のアーム式のルーペランプを持ち出してきて今週申し込みのあった4人のお子さんに対応させるべく準備をした。

小学生のお子さんを引き受けて、工作の指導をするという場は実はとても限られているようだ。母校の高専でも夏休みのイベントで工作体験などの実績があるのだが、コロナ禍で2年ほど中止となり、今年はようやく再開するらしい。しかしながら、もとより人気があって申し込み抽選倍率が高いのに加えて、今年は規模が1/3に絞られて開催されるということなので、夏休みを控えたお母さん方がネットから探り当てられてメールをしてこられたということのようだ。

さて、ルーペスタンドについては、同様な状況の人もいらっしゃるようで在庫切れの蛍光灯を探したとしてもすぐに問題となるので改造修理することにした。LED 1Wのものを24個ただし電流は半分に減らしてトータル12Wで元の蛍光灯と同程度にしてという形にした。LEDと基板を購入して止付けるベース板はPolyCarbonateで3D作成するというのが里らしい方策だろう。上海の流通が復旧したのかAliexpressでの手配でも早くに入荷したようだ。お盆明けにでも作成することにしよう。3D設計は完了して部品手配も完了だ。

1W規格のLEDと実装基板を入手して組み立てました。LED留め付けの部品としては3Dプリントで作成しました。

拡大すると、失敗が明らかになりますがモジュールを並べると当初設計したものでは入らないことが分かりました。角度の読みが甘かったようで1Wの丸基板は平置きではサイズが並びませんでした。基板を傾けた形で実装するベースを再設計製作したものを用いて形になりました。300mAの定電流電源で駆動します。蛍光管の接続部分を改造して用いています。



DSC_0288

DSC_0290













定電流電源の基板(右)は、内蔵していたインバーター基板(左)と交換して実装しました。サイズがコンパクトになるのでこちらも3Dプリントして実装ベースを作成しています。とりあえず、蛍光灯が切れていたスタンド一式のみを試作改造してみました。



下から、見ているとボロは隠せているようです。

次に備えて今度は実装を平たく出来る基板を設計製作している。基板が出来てきたら組み立てなおす予定だ。

とりあえずの形の姿で使えるようにしている。電流を半分に抑えているので発熱も減っている。明るさも抑えているが十分に明るい。

3Dプリンタで治工具作ってみた

友人が楽しそうなギミックをアイロンビーズとIchigoJamとサーボモータで作っていた。夏から秋のイベントで沢山キットにして出したいらしい。

でも、そのメカの針金工作をどうするかで悩んでおられたので3Dプリンタで設計デモ
して試作提案をしてみた。こちらも治工具の勉強になった。部品の一部はこんな形です。リンクで動作が確認できます



なくしがちな小物入れ引き出し

組み込みの里では、部品在庫収納に利用している小物入れ引き出しが沢山ついている安価なものを利用して壁に止付けている。成形精度に難があったりもするのだが、壁につけられるだけ配置してある。まだつける余地がありそうなので増設も考えたい。いただいた物もあったりしたのだが、引き出しが少なかったりしていたので、工房でネジなどの収納に使っていた。

3Dプリンターで部品をコピーしてみることにしました。

データはこちらにあります。

細かくて強度のある適当な精度の必要なもの・・・を沢山作る

里にある3Dプリンターはいわゆる互換機の第二世代くらいのもので、最近ではメジャーになってきた感じのあるものです。

さて、知人の依頼で作っていた電子工作で用いるサーボモーターSG90用のクロスホーンですが、まとまって必要だということなのでプリンターの修復がてらトライしました。

最近の扱う材料が高温設定で使う材料が増えていて、従来のPTFEを用いたフィラメントホットエンドとを熱分離する箇所でPTFEが軟化してしまいフィラメント送りが詰まってしまうという事態が起きていたことが、こちらの問題でした。

オールメタルでこの問題を解決したという触れ込みのホットエンドが良さそうだという話があったので、さっそく届いていたこともあり時間をとって組みなおしました。すでにホットエンドからクーリングバーへの接合部などか固着していて抜くのには苦労して、途中で新規の別のものに付け替えようかと思ったのですが、買い置きしてあったものは、なんとサーモ素子の取り付けネジサイズが何故か間違っていました。さっそく中華メーカーには苦言と交換を申し入れてチャットで確認しました。

あきらめて、固着した部品を外すのに使えそうな道具を物色したところベアリングなどを抜くためのプラ―が使えそうだったので、これを応用してみました。間にナットをかませたりして引き抜くことが出来ました。今回の評価が良ければ、全部付け替える予定です。

オールメタルのパーツだとフィラメントと熱分離するPTFEのスペースはなくて、その部分はアルミになっていて、下の接合部分はステンレスという構造です。

実際に組み上げて出力をしてみるとフィラメントのフィードもスムーズに見えます。一番上の写真が4つだけ試しに出力したところです。出力結果も良さげです。

現在の設定は以下の通りですが、まだまだ量産の道は遠いかな

ABSですが
ノズルは255度
ベッドは60度
です。収縮も見られずきれいに出ています。

Mattercontrolによる3Dプリント出力(g-code/x3g)の流れ

imageRobo3D R1プリンターについて
組み込みの里で稼働している初代の3Dプリンターで、Reprapというオープンソースベースの派生プロジェクトとして2014年初めに出荷が開始された米国スタートアップベンチャーRobo3Dの製品です。里にやってきてから、そろそろ二年ほどになります。初期製品からのアップグレードを続けて現在の製品と同等レベルにまで更新してありますが、開発元が米国サンディエゴということなので気候条件などについて恵まれた環境であり、使用環境が四季のある国ではいささか問題となり悪戦苦闘してきた経緯があります。現在安定出力ができる環境としてPC直結ではなく、g-codeファイルをSDカードで渡す形式で利用しています。

image最近追加されたのが右側のQIDITECH社のAvatar IVというモデルです。機能的にはMakerbot社のReplicator2XやFlashforge社のCreatorPro Dualというモデルの互換機種として現在は利用していますが特に大きな支障はありません。こちらの場合にはX3Gという形式のファイルをSDカードで渡して出力します。

二つの異なる3Dプリンターを使い分ける意味も含めて共通のオープンソースソフトMattercontrolを用いて3Dモデル(STL)からプリンター制御するためのコード生成をするように整備しています。

ご利用される際には、STLファイルをお持ちいただいてMattercontrolを用いてRobo3DならばG-code、Avatar IVならばX3Gを生成していただきSDカードに書き込み印刷するという手順になります。SDカードに書かれる場合にはファイル名の長さにもご注意ください。拡張子込みで31文字となっています。Avatar IVの場合にはX3Gですので最大27+”.X3G”となります。

R1(Customized) Avatar IV
 速度 0-50mm/S 0-150mm/S
層厚み 0.1-0.3mm 0.05-0.2mm
サイズ 210x228x168* 230x150x150
フィラメント PLA/ABS/NYLON PLA/ABS/NYLON/PVA
 Extruder Single Dual
 Control G-code X3G



3D設計から、印刷に至るまで
3Dデータを一から起こす場合や、既存データを改造することから始めるなど様々ですが、趣味での利用ということも含めて無償で活用できるソフトをベースにした里での事例は次の通りです。

既存データアーカイブから先人の事例を学びましょう STLデータを参考に活用できます。
(役に立つアイデアや利用可能なパーツが見つかります)

thingiverse 色々な作例がありますし、里で作ったものも登録しています。

3D設計を行い3Dデータを作ります。

123Design (PC環境 MacOS/Windows/Linux)
Fusion360 (Cloud環境)

3Dデータから3Dプリンターの出力に必要なデータに変換します。
(印刷精度やフィラメント種類やプリンター速度やそのほかのパラメータなど)

組み込みの里では、Mattercontrolというソフトを利用して、それぞれのプリンターに応じた形のデータに変換しています。この処理で物理的にかかる時間や必要なフィラメントの量などを知ることができます。





3Dプリント作品を修正するツール

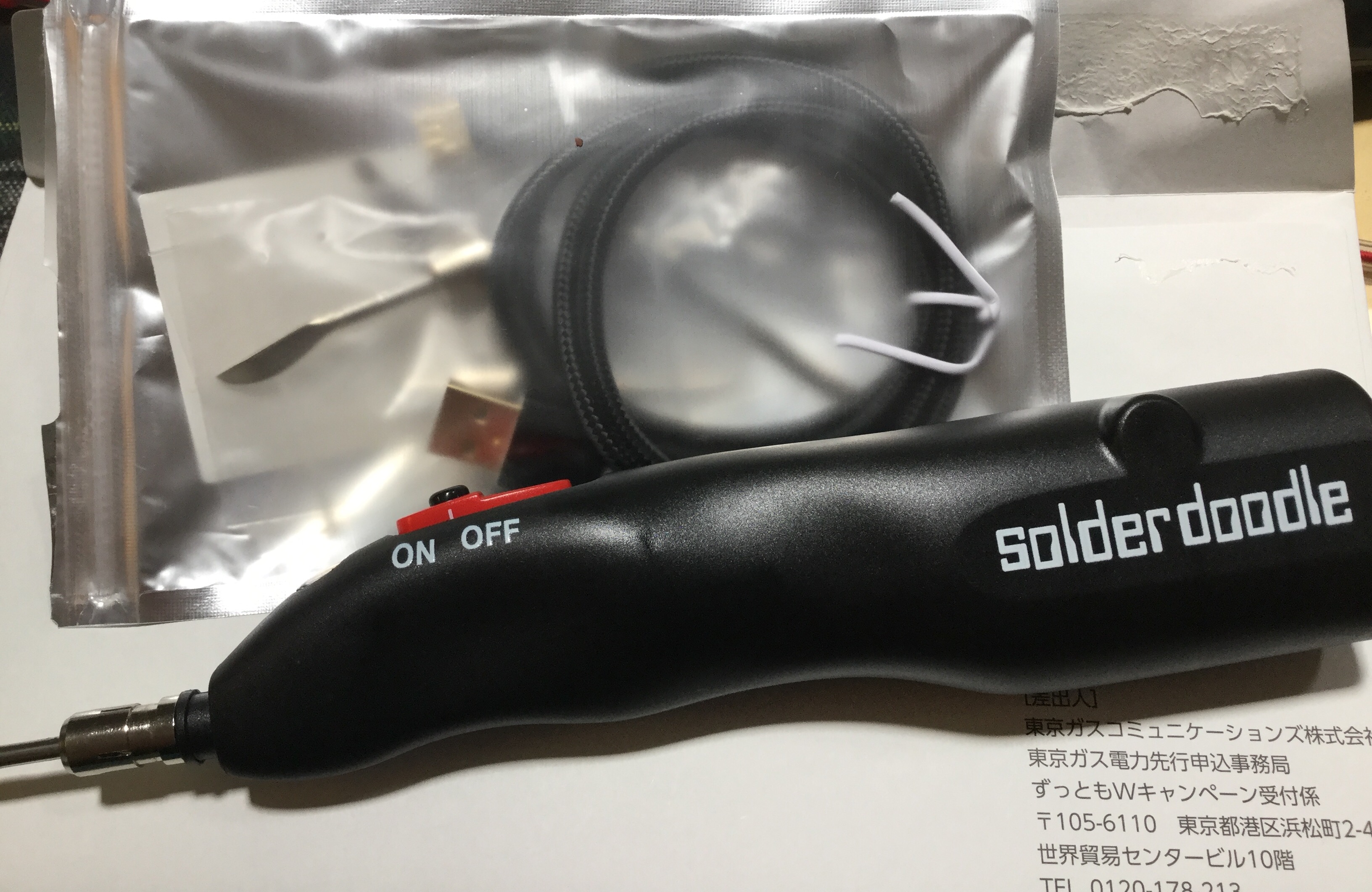

imageこのツールは、USBで充電して利用する3Dプリント作品出力専用の修正鏝で、鏝先は交換して何種類か変えられます。

糸引きなどの部分を除去するのに加熱しながら行います。

同様な修正目的のツールとして超音波カッターもありますが、使い勝手を見極めたいと思います。

[Solved] RoBo3Dプリンターヒートベッド温度が上がらなくなりました。(その2)


右下にあるのが、交換用のレギュレータ。 左上に写っているのが、千住金属の期待の星LEOです。低温半田で取り外すのに便利ですし、価格的にもCHIPQUIKよりはお手ごろで助かります。モノタロウで全品10%オフのセール日に注文しています。

ヒートベッドがドライブできなくなったRAMPS基板を変えて予備品にしたところExtruderのモータードライバが駆動不足で振動していたためにドライバ設定のポテンショメーターをランタイムに調整したところ今度はATMEGA2560がご臨終したようでモータードライバーの駆動電流に比してATMEGA搭載のRegulator 1117が不足しているのか、これが臨終したもよう。SMDのレギュレータなので低温半田LEOを使って外しました。1117の臨終は二個目です。






元気に復活しました。今日は、弾性樹脂を使って取り回しやすい異径ジョイントを試作しています。

15mm->6mm
8mm->6mm

RoBo3Dプリンターヒートベッド温度が上がらなくなりました。(その1)

今週も必要なパーツ作成を予定していましたが、プリントフィラメントを切り替えてスタートをしていたのですが一向に進みませんでした。確認をしたところヒートベッドの温度が上がらないのです。RAMPSボードの不具合と思われますので、早速確認をしましたところ・・・問題が見えてきました。RAMPSの交換含めて調査報告を後ほどいたします。


ヒートベッド用のヒータ出力のターミナルが炭化していました。













フラッシュを焚くとより鮮明に・・・状況が深刻なのが解かります。


ターミナルでの接触から熱をもったように思えます。ヒートベッドが移動してこの配線がターミナルにストレスを与えるので接触がゆるくなり熱を持つにいたったと思われます。樹脂が溶解しています。


基板のパターン側にも熱からくる損傷があるかもしれません。


拡大すると端子のベースあたりが焼損しているような印象にみえます。

Hygain DX88は3Dプリンターで復活するか

image昨年9月に再建したばかりなのだが、この怪しげな季節を越えた暴風でアンテナが倒れてしまったのだ。全長7mほどになるDX-88は自立型で耐風速34mとのことなので35m以上の暴風圏に曝したということなのだが、ここ木更津も沖縄や小笠原並の暴風圏なのだろうか。

写真で解かるように、このバーチカルアンテナは可倒式のマウントにつけているのだが、毎回使うときに立てようとはいかずに今回のような事態で破損するということに陥っている。

前回の破損についても同様な形で強度的にはいつもベースマウントが壊れるようになっていた。毎回ベースアセンブリーを一式交換していたのだが、三度目になると対応策も進化する必要があると考えて、今回は曲がってしまったマウント部以外は自作対応することにして3Dプリントで破損した硬質ゴムの部品をナイロン樹脂で高密度出力し、かつ厚みをますなどして強度を高めることが出来るかどうかの挑戦をすることにした。当初は、ABS樹脂を考えたが、耐候性の点でABSは紫外線劣化が激しいということだったので手持ちのナイロンフィラメントを活躍させてみることにします。

ことの発端は、DX88の手配間違いで、ベースマウント部品のみの手配をしてしまったことが原因なのだが、なぜこの部品だけHygainのサイトでそのまま補修リストとは別に出てきているのかは不明だ。すでに二回ベースアセンブリーを手配してきたのだが、今回は間違えてマウント金具のみ手配してしまったので、この部品をベースにじっくり攻めてみよう。

とりあえず、最初の設計はThingiverseにあげてみた。
マウント金具が届くまでに部品は仕上げておこう。



もげた給電点もつけて、修正対応の全容を把握


ベースエレメントとこのパーツを介して接触して内部でM同軸雌座に接続されていた。

3Dプリンターのセルフプリント対応で確認

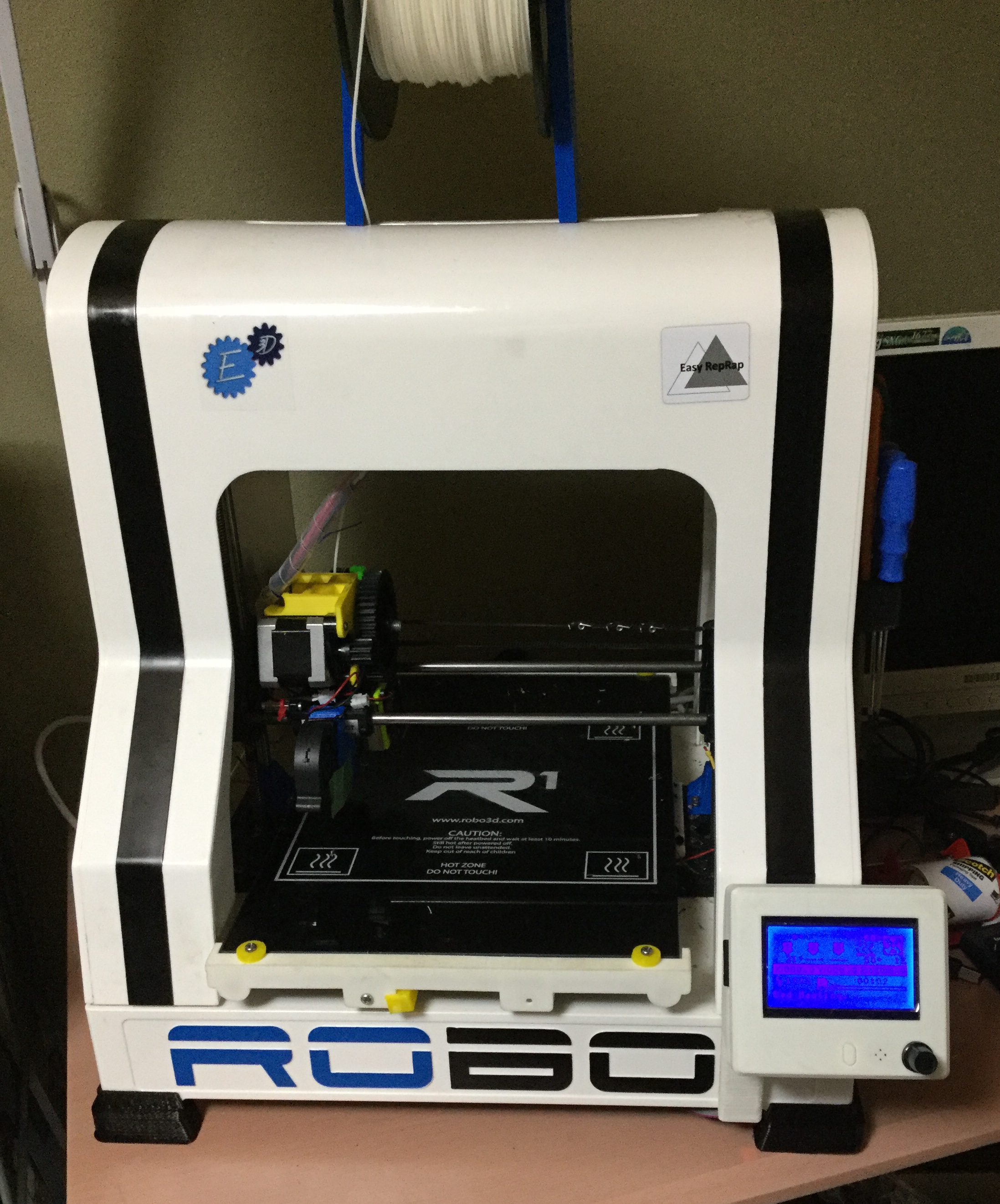

128×64のグラフィックLCDにSDスロット、ロータリーエンコーダが付いている。 ケースは、こちらで3Dプリントしたもの。

里にある3Dプリンター(RepRap)にスマートコントローラを取り付けてg-codeをSDカードで与えてパソコンクライアントから離れて、それ自身で印刷出力が出来るので、手配してあった機材をつないでみた。接続してすぐに動作するかと思ったのだが、予想に反して入手してあったスマートコントローラがグラフィックスタイプだったため、表示しないことが判明して必要なライブラリをArduinoIDEに取り込み、プリンタ制御ソフトに必要な定義指定を与えて使えるようになった。

従来はPC(Ubuntu)クライアントのReptierあるいはMattercontrolを用いてUSB接続で実施してきたのだが、既報のようにプリンタ制御基板の電源ICが壊れていたことからUSB給電でのみ動作していたことがわかり、このことが不安定さを起こしていたようだった。基板交換を行い、電源容量による問題ではないことの切り分けを行ったのだが、PCクライアント側が落ちてしまうというケースが判明したので、プリンタセルフでの動作を進めていくことにした。印刷ボリュームの大きな出力に五時間ほど要するハンダ吸煙器のスタンド部分を用いて確認している。

右のパソコン(Ubuntu)はお休みさせている。

ゆえに、USBケーブルも外してあります。
